Satu outdoor, sampai 60 indoor
Satu unit outdoor dapat melayani hingga enam puluh unit indoor. Untuk gedung perkantoran, itu berarti beberapa lantai sekaligus dari satu sistem.
Perkantoran · Hotel · Apartemen · Gedung komersial
Satu Gedung, Satu Jalur Pipa. Bukan Satu Outdoor per Ruangan.
Gedung bertingkat yang memakai AC satuan berakhir dengan ratusan unit outdoor menempel di fasad, ruang yang habis, dan perawatan yang tidak pernah selesai. Daikin VRV menggantinya dengan satu jalur refrigeran yang melayani seluruh lantai.
- Dealer Resmi Daikin Proshop
- 6 sampai 60 HP
- Perencanaan dengan BIM Revit
60 indoor dari 1 outdoor
Hemat daya sampai 20%
60unit indoor dilayani satu unit outdoor
6 sampai 60 HPrentang kapasitas, setara 16,0 sampai 168 kW
20%penghematan daya yang dimungkinkan teknologi VRT
2005tahun kami mulai mengerjakan tata udara
Kenali dulu masalahnya

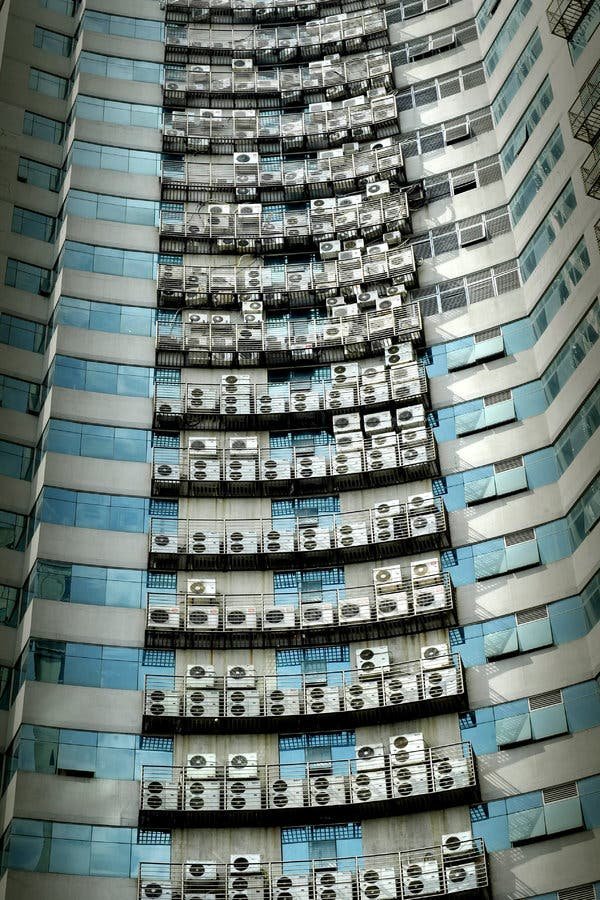

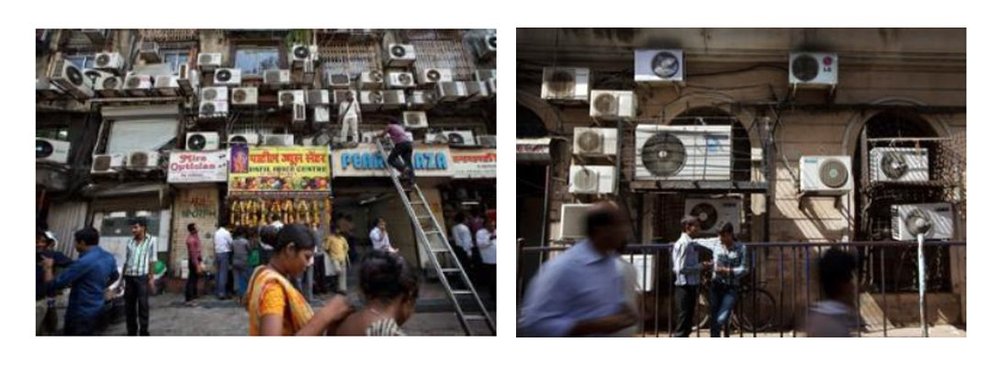

Yang terjadi kalau gedung bertingkat memakai AC satuan
Satu unit indoor menuntut satu unit outdoor. Kalikan dengan jumlah ruangan di seluruh lantai, dan inilah hasilnya.
Masalah ketiga yang jarang dihitung di awal: ruang shaft. Ratusan jalur pipa dan talang pembuangan menuntut ruang vertikal yang bisa dipakai untuk hal lain, dan itu baru terasa saat gedungnya sudah berdiri.
Prinsipnya sederhana
Satu bank outdoor di atap, satu jalur pipa, seluruh lantai terlayani
VRV memindahkan seluruh unit outdoor ke satu tempat, biasanya atap atau lantai mesin, lalu menarik satu jalur pipa refrigeran ke bawah dan mencabangkannya ke tiap lantai. Fasad gedung bersih, dan ruang vertikal yang terpakai jauh lebih sedikit daripada ratusan jalur terpisah.
Yang membuatnya hemat bukan sekadar jumlah outdoornya berkurang. Kompresor menyesuaikan keluaran dengan jumlah unit indoor yang sedang menyala, jadi lantai yang kosong di akhir pekan tidak ikut membebani sistem.
- Perawatan terpusat di satu tempat, bukan berkeliling ke tiap balkon
- Tiap ruangan tetap punya pengendali dan pengaturan suhu sendiri
- Penambahan unit indoor belakangan masih mungkin selama kapasitasnya cukup
Bukan istilah pemasaran
Lima hal yang membedakan seri ini dari VRV generasi sebelumnya
VRT, hemat daya sampai 20 persen
Suhu refrigeran ikut menyesuaikan beban, bukan dipertahankan di satu titik sepanjang hari. Pada beban ringan, sistem tidak perlu bekerja sekeras saat beban penuh.
Bekerja mengikuti beban
Unit outdoor hanya bekerja sesuai jumlah unit indoor yang menyala. Ruangan yang tidak dipakai tidak menyeret konsumsi listrik seluruh sistem.
Pengisian refrigeran otomatis
Sistem menentukan sendiri jumlah refrigeran yang optimal saat pengisian. Ini mencegah dua kesalahan yang sama merugikannya: kekurangan yang menurunkan kapasitas, dan kelebihan yang memboroskan energi.
Tekanan statis tinggi, tetap senyap
Desain kipasnya dioptimalkan untuk laju aliran udara besar dan tekanan statis eksternal tinggi, sehingga udara tetap sampai ke ujung saluran tanpa suara pengoperasian yang mengganggu.
Pilihan unit indoor yang banyak

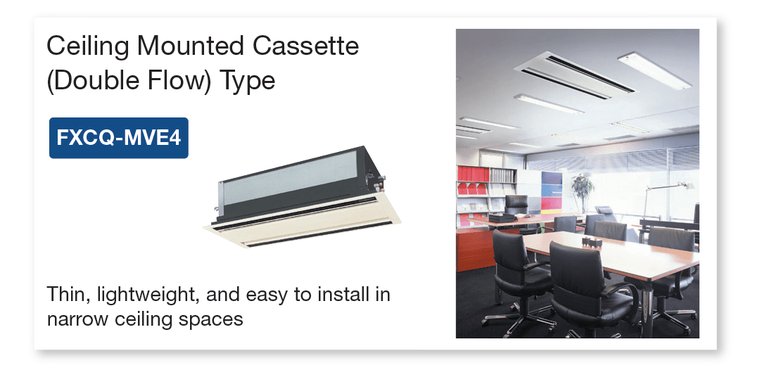

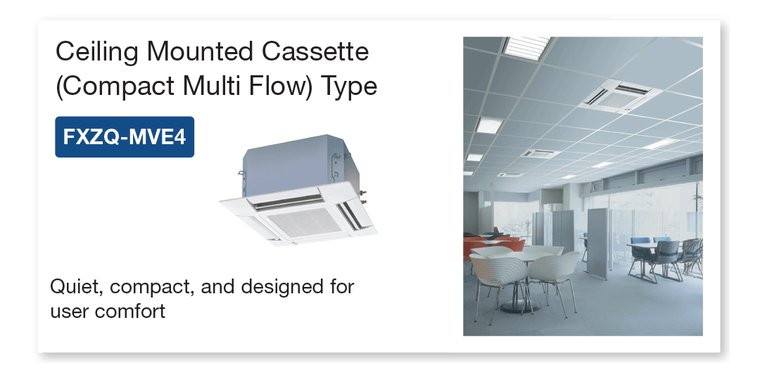

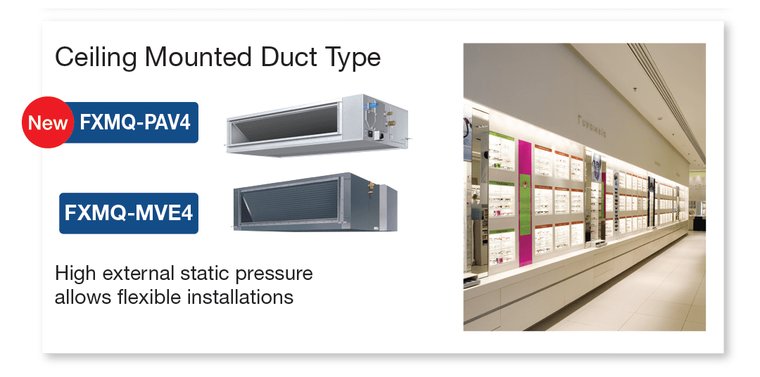

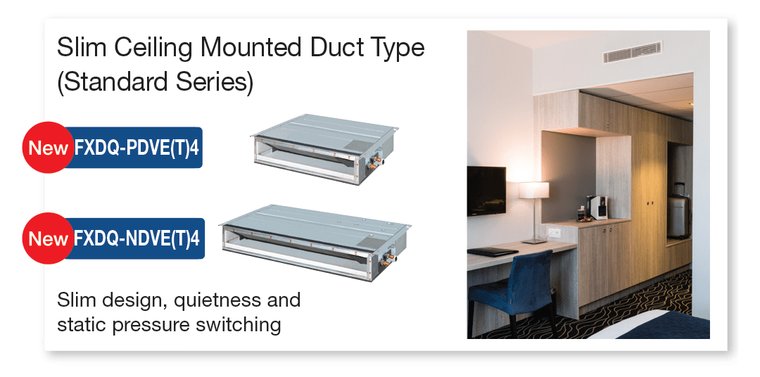

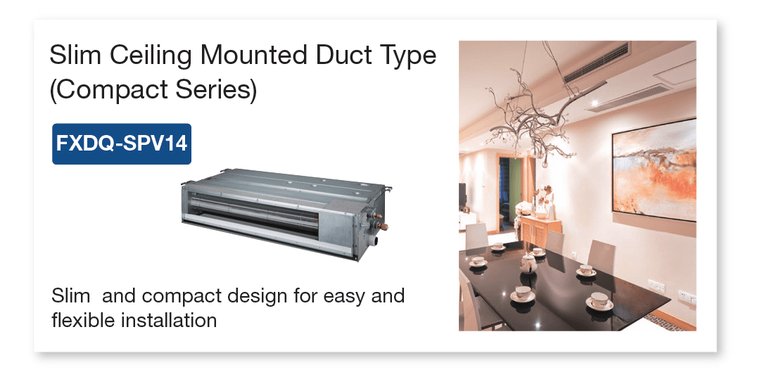

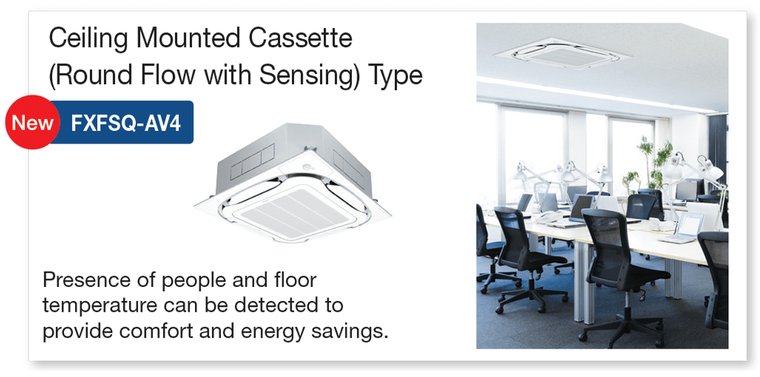

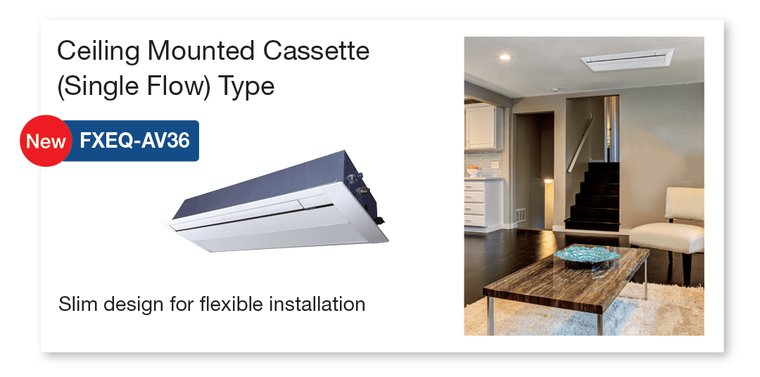

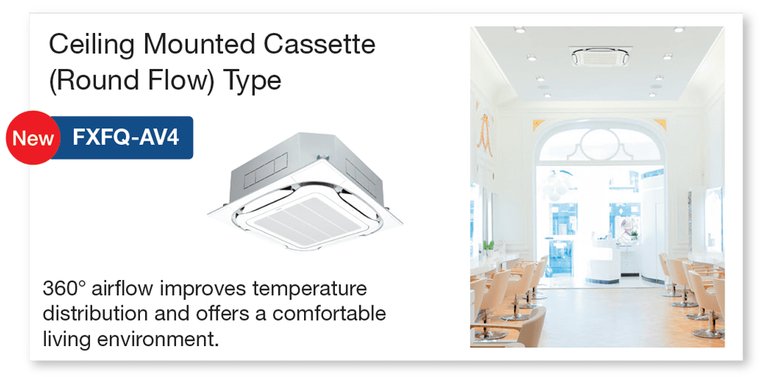

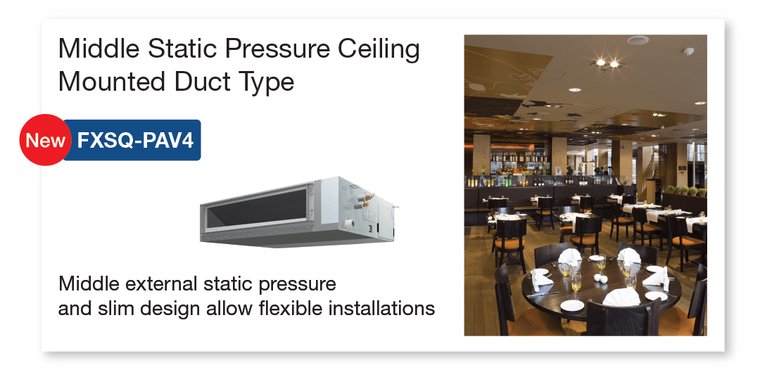

Cassette empat arah, dua arah, satu arah, sampai berbagai tipe duct. Tiap ruangan bisa mendapat bentuk unit yang sesuai tanpa keluar dari sistem yang sama.
Satu sistem, banyak bentuk unit indoor
Sembilan tipe indoor yang paling sering dipakai di gedung
Pemilihannya mengikuti bentuk ruangan dan ruang plafon yang tersedia, bukan selera. Kode model dicantumkan supaya bisa Anda cocokkan dengan penawaran mana pun.
Geser untuk melihat semuanya
Pertanyaan yang paling sering muncul
Apa bedanya VRV X dan VRV A
Jawaban singkatnya: yang membedakan ada di pilihan unit outdoornya, bukan di unit indoor maupun cara kerjanya. Keduanya memakai lini unit indoor yang sama persis.
Yang ditanyakanJawabannyaPengaruhnya ke Anda
Pilihan unit indoorSama untuk kedua seriBentuk unit di tiap ruangan tidak terpengaruh pilihan seri
Cara kerja dasarSama, satu outdoor melayani banyak indoorPrinsip penghematannya juga sama
Unit outdoorDi sinilah letak perbedaannyaMenentukan kapasitas, susunan modul, dan penempatan di atap
Rentang kapasitas6 sampai 60 HP, setara 16,0 sampai 168 kWMenentukan berapa sistem yang dibutuhkan seluruh gedung
Menentukan seri sebelum beban pendinginan dihitung adalah cara tercepat untuk salah beli. Yang benar, seri dan susunan outdoornya muncul sebagai kesimpulan setelah beban tiap lantai dihitung dan ruang atapnya diukur. Sebutkan data gedung Anda lewat formulir, perbandingan unit outdoornya kami kirimkan bersama perhitungan.
Batas yang perlu Anda tahu sejak awal
Kapan gedung sudah terlalu besar untuk VRV
VRV memindahkan panas lewat refrigeran. Pada gedung yang sangat besar, sistem berbasis air dengan ruang mesin sendiri biasanya lebih masuk akal, dan kami akan mengatakannya terus terang kalau memang begitu keadaannya.
VRV biasanya dipilih kalau
Gedungnya menengah, jumlah lantainya terbatas, tiap ruangan perlu kendali suhu sendiri, dan tidak tersedia ruang mesin khusus. Perkantoran, hotel menengah, apartemen, dan gedung komersial paling sering masuk ke sini.
Chiller biasanya dipilih kalau
Beban pendinginannya sangat besar, gedungnya tinggi, dan tersedia ruang mesin berikut jalur pipa air. Pembahasannya ada di halaman chiller, AHU, dan cooling tower.
Dari data gedung sampai serah terima
Lima tahap, satu penanggung jawab
Paling ideal kami dilibatkan sejak gambar perencanaan, sebelum ruang shaft dan beban listrik dikunci.
- 1
Kirim data gedungnya
Denah tiap lantai, peruntukan tiap ruangan, dan jam operasional gedung. Kalau ada gambar arsitektur dan mekanikal, itu lebih baik lagi.
- 2
Perhitungan beban pendinginan
Beban dihitung per ruangan dan per lantai, mempertimbangkan orientasi bangunan, luas kaca, jumlah penghuni, dan penerangan. Dari sini muncul jumlah dan kapasitas sistem.
- 3
Desain sistem dan pemodelan
Susunan unit outdoor, jalur pipa utama, titik percabangan, dan bentuk unit indoor tiap ruangan. Jalurnya dimodelkan bersama disiplin lain supaya bentrok ketahuan di layar.
- 4
Instalasi bertahap
Pengerjaan mengikuti tahapan proyek gedung, dari jalur utama sampai unit indoor di tiap lantai, dengan pengujian tekanan dan vakum di tiap tahap.
- 5
Commissioning dan serah terima
Pengisian refrigeran, pengujian tiap ruangan, pelatihan untuk tim pengelola gedung, lalu serah terima berikut dokumen dan garansi resmi Daikin.
Pertanyaan yang paling sering masuk
Sebelum Anda mengisi formulir
Berapa biaya sistem VRV untuk gedung saya?
Ditentukan beban pendinginan seluruh gedung, jumlah dan bentuk unit indoor, panjang jalur pipa, serta kondisi atap dan shaft. Karena itu kami tidak memasang angka di halaman ini. Kirim denah dan peruntukan tiap lantai lewat formulir, perhitungan berikut penawarannya kami kirimkan tanpa biaya.
Gedung saya sudah berdiri dan memakai AC satuan. Bisa diganti VRV?
Bisa, dan cukup sering kami kerjakan. Yang perlu diperiksa lebih dulu tiga hal: ada tidaknya ruang di atap untuk bank outdoor, tersedianya jalur vertikal untuk pipa utama, dan apakah pekerjaannya bisa dilakukan bertahap tanpa menghentikan operasional gedung. Ketiganya kami periksa saat survei sebelum menyebut angka.
Kalau satu unit outdoor bermasalah, satu gedung ikut mati?
Yang berhenti hanya ruangan yang dilayani sistem itu, bukan seluruh gedung, karena gedung umumnya dibagi ke beberapa sistem. Justru itu salah satu pertimbangan saat mendesain: pembagian sistem diatur supaya gangguan di satu titik tidak melumpuhkan seluruh lantai.
Tiap penyewa bisa mengatur suhu ruangannya sendiri?
Bisa. Tiap unit indoor punya pengendalinya sendiri, dan sistem dapat dilengkapi kendali terpusat untuk tim pengelola gedung, termasuk penjadwalan dan pemantauan pemakaian per ruangan. Untuk gedung sewa, bagian ini biasanya sepenting perhitungan kapasitasnya.
Perawatannya seperti apa?
Jauh lebih ringan daripada merawat ratusan unit satuan, karena unit outdoornya terpusat di satu tempat. Yang tetap rutin adalah pembersihan penyaring unit indoor dan pemeriksaan berkala sistem. Kami menyediakan kontrak perawatan berkala, dan jadwalnya disesuaikan dengan jam operasional gedung Anda.
Sejak kapan sebaiknya kami melibatkan Anda?
Paling ideal saat gambar perencanaan masih berjalan, sebelum ruang shaft, beban listrik, dan ruang atap dikunci. Ketiganya sulit diubah setelah struktur berdiri, dan ketiganya menentukan pilihan sistem yang bisa dipakai.
Langkah pertama
Ceritakan gedungnya, kami hitungkan sistemnya
Isi formulir ini dengan benar supaya tim kami bisa menghubungi Anda. Sebutkan jumlah lantai, peruntukan gedung, dan apakah bangunannya baru atau sudah berjalan. Tiga hal itu yang paling menentukan jawabannya.
