Komponen Penting untuk Pengaturan Aliran Udara pada Sistem HVAC Modern

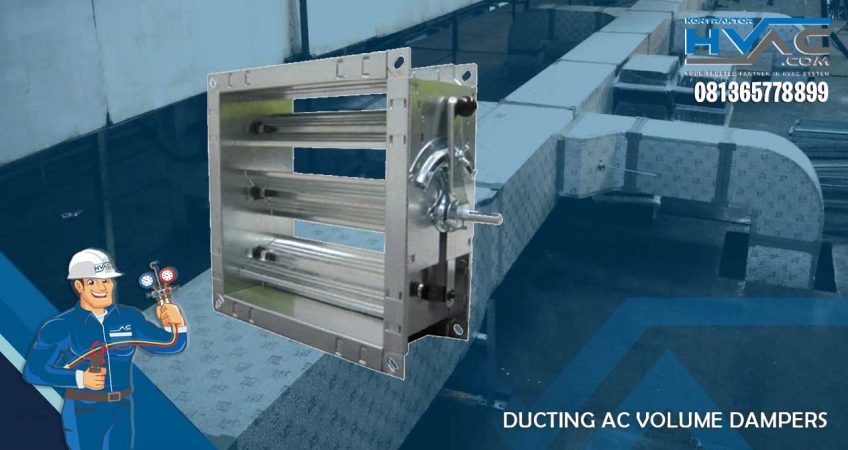

Dalam dunia instalasi HVAC (Heating, Ventilation, and Air Conditioning), pengaturan aliran udara merupakan elemen yang sangat penting untuk menjamin kenyamanan ruangan sekaligus efisiensi energi. Salah satu komponen utama yang berfungsi untuk mengatur volume udara dalam sistem ducting adalah Volume Control Damper (VCD). Pada gambar yang Anda tampilkan, terdapat dua tipe VCD yaitu Tipe Handle dan Tipe Gear, masing-masing memiliki peran dan karakteristik tersendiri sesuai kebutuhan lapangan.

Volume Control Damper digunakan untuk mengatur, membuka, menutup, atau membatasi airflow yang melewati ducting. Dengan adanya VCD, teknisi dapat mengontrol aliran udara agar distribusi udara AC di setiap ruangan lebih merata dan sesuai perhitungan desain HVAC. Artikel ini akan membahas secara komprehensif mengenai spesifikasi teknis VCD, jenis-jenisnya, fungsi utama, keunggulan, serta bagaimana KontraktorHVAC.com dapat membantu instalasi hingga penyediaan unit terbaik untuk proyek Anda.

Apa Itu Volume Control Damper ?

Volume Control Damper adalah perangkat mekanik yang dipasang pada ducting untuk mengatur volume udara yang masuk atau keluar dari suatu jalur. Damper bekerja dengan menggerakkan blade atau bilah penutup berbahan metal, yang dapat disetel dalam berbagai sudut untuk mengatur besar kecilnya aliran udara.

VCD umumnya ditemukan di:

• Gedung perkantoran

• Rumah sakit

• Shopping mall

• Ruang produksi pabrik

• Apartemen

• Hotel

• Warehouse

Dalam pengoperasiannya, damper dapat diatur secara manual menggunakan handle atau secara mekanik menggunakan gear sebagai aktuator.

Tipe Volume Control Damper Berdasarkan Gambar

Gambar menunjukkan dua tipe utama VCD, yaitu:

1. VCD Tipe Handle

Tipe ini menggunakan handle manual yang memungkinkan teknisi mengatur besar kecilnya airflow secara langsung. Cocok digunakan pada ducting yang mudah dijangkau atau pada area yang tidak memerlukan penyesuaian otomatis.

Keunggulan:

• Mudah dioperasikan

• Biaya lebih ekonomis

• Minim perawatan

• Cocok untuk gedung kecil hingga menengah

2. VCD Tipe Gear

Menggunakan mekanisme gear box yang lebih presisi dibanding handle manual. Tipe ini sering digunakan pada ducting besar, area industri, atau instalasi yang membutuhkan kontrol airflow akurat.

Keunggulan:

• Pengaturan lebih presisi

• Tahan lama berkat sistem gear metal

• Cocok untuk beban udara besar

• Lebih stabil untuk sistem HVAC skala industri

Spesifikasi Lengkap Volume Control Damper (VCD)

(Sesuai gambar produk)

Material Utama:

• Casing :
  Terbuat dari 1.2 mm steel plate, memberikan kekuatan struktural yang baik untuk menahan tekanan udara dalam ducting.

• Blade / Bilah :
  Juga menggunakan 1.2 mm steel plate, cukup tebal untuk mencegah getaran dan lenturan ketika udara bertekanan tinggi melewati damper.

• Blade Shaft :
  Menggunakan 12 mm steel round bar yang kuat, menjadi poros pergerakan blade dan memastikan damper dapat dibuka-tutup dengan stabil.

• Flange :
  Terbuat dari steel equal angles, sehingga damper mudah dihubungkan dengan ducting sistem tanpa kebocoran udara.

Finishing:

• Zinchromate:
  Menambah ketahanan terhadap korosi, terutama pada ruangan dengan kelembapan tinggi atau ducting outdoor.

• Powder Coating:
  Memberikan tampilan yang lebih bersih, estetis, serta perlindungan terhadap lingkungan agresif seperti area pabrik atau gedung komersial.

Fungsi Utama Volume Control Damper

1. Mengatur Volume Aliran Udara

VCD memungkinkan teknisi menyesuaikan jumlah aliran udara ke setiap cabang ducting sehingga ruangan mendapat suplai udara yang sesuai kebutuhan.

2. Balancing Airflow (Tuning)

Dalam sistem HVAC komersial, setiap ruangan membutuhkan jumlah airflow yang berbeda. VCD membantu melakukan proses air balancing agar distribusi udara menjadi optimal.

3. Menutup Aliran Udara Secara Manual/Mekanis

VCD dapat ditutup sepenuhnya untuk menghentikan udara pada jalur tertentu, misalnya ketika:

• Ruangan tidak digunakan

• Ada pekerjaan perbaikan

• Butuh isolasi zona tertentu

4. Mencegah Backdraft Air

Damper membantu memastikan udara tidak mengalir kembali ke arah berlawanan (reverse flow), yang dapat mengganggu sistem ventilasi.

Keunggulan Volume Control Damper Berdasarkan Spesifikasi

Berikut keunggulan VCD berdasarkan detail material dan finishing produk:

1. Konstruksi Baja 1.2 mm yang Sangat Kokoh

Ketebalan material memastikan damper:

• Tahan tekanan udara tinggi

• Tidak mudah melengkung

• Minim getaran yang menyebabkan kebisingan

2. Blade Shaft 12 mm Sangat Stabil

Poros 12 mm menjamin:

• Pergerakan damper presisi

• Minim keausan

• Umur pakai panjang

3. Dua Varian Operasional: Handle & Gear

Menyesuaikan kebutuhan proyek:

• Tipe handle untuk penggunaan manual yang cepat

• Tipe gear untuk akurasi tinggi dan aplikasi industri

4. Tahan Korosi dengan Zinchromate / Powder Coating

Finishing yang direkomendasikan untuk:

• Ruangan berdebu

• Area lembap

• Pabrik produksi

• Installasi ducting outdoor

5. Desain Serbaguna dan Mudah Dipasang

Flange berbahan steel angle memudahkan integrasi damper ke ducting jenis apa pun.

Aplikasi Volume Control Damper dalam Sistem HVAC

Berikut beberapa contoh aplikasi VCD:

1. Sistem HVAC Gedung Komersial

Menjaga efisiensi AC dengan mengatur udara pada kantor, mall, dan apartemen.

2. Rumah Sakit dan Fasilitas Kesehatan

Mengatur airflow pada area:

• Ruang operasi

• ICU

• Laboratorium

3. Pabrik Industri

Untuk mengatur suplai udara bersih dan exhaust pada ruang produksi.

4. Area Ruang Server dan Data Center

Mengatur airflow agar peralatan server tetap berada pada suhu aman.

5. Sistem Ventilasi dengan Zona Berbeda

VCD dapat mengatur zona panas/dingin sesuai kebutuhan.

Kenapa Harus Menggunakan Volume Control Damper Berkualitas?

Kualitas VCD berpengaruh langsung pada:

• Efisiensi energi sistem HVAC

• Kenyamanan ruangan

• Keseimbangan airflow

• Umur pakai AC dan ducting

• Kualitas udara dalam ruangan

Produk yang sesuai dengan spesifikasi seperti pada gambar terbukti kokoh, stabil, dan tahan lama untuk berbagai aplikasi profesional.

Peran KontraktorHVAC.com dalam Penyediaan dan Instalasi VCD

Sebagai penyedia layanan HVAC profesional, KontraktorHVAC.com menyediakan solusi lengkap meliputi:

1. Pengadaan Volume Control Damper Berkualitas

Kami menyediakan berbagai ukuran dan tipe (handle dan gear) sesuai standar industri.

2. Jasa Instalasi Damper pada Sistem Ducting

Layanan pemasangan profesional meliputi:

• Cutting duct

• Penyesuaian flange

• Pemasangan damper

• Pengujian airflow

3. Air Balancing & Tuning

Dengan VCD yang tepat, kami memastikan distribusi airflow di seluruh ruangan seimbang dan efisien.

4. Konsultasi Desain HVAC

Kami membantu menghitung kebutuhan damper berdasarkan:

• Kapasitas AC

• Jumlah cabang ducting

• Tekanan statis

• Kebutuhan ruang

5. Maintenance Damper Secara Berkala

Membersihkan, melumasi, dan memastikan blade bergerak sempurna.

Untuk informasi lebih lengkap, kunjungi:
www.kontraktorhvac.com

Volume Control Damper adalah komponen vital dalam sistem HVAC yang berfungsi untuk mengatur volume dan arah aliran udara pada jaringan ducting. Dengan material baja 1.2 mm, blade shaft 12 mm, flange berkualitas, serta pilihan finishing zinchromate dan powder coating, produk VCD pada gambar memberikan solusi yang kuat, tahan lama, dan efisien untuk kebutuhan industrial dan komersial.

Dengan dua tipe utama, yaitu Tipe Handle dan Tipe Gear, VCD ini memberikan fleksibilitas penggunaan mulai dari proyek gedung kecil hingga instalasi industri skala besar. Menggunakan VCD berkualitas adalah investasi penting untuk efisiensi energi, kenyamanan ruangan, dan keandalan sistem HVAC secara keseluruhan.

Jika Anda membutuhkan Volume Control Damper, instalasi HVAC profesional, atau konsultasi teknis, percayakan kepada KontraktorHVAC.com sebagai partner terpercaya Anda.
