Debitnya tidak sampai
Kipas dipasang dan berputar, tetapi udara yang benar benar keluar jauh di bawah kebutuhan ruangan. Penyebabnya hampir selalu sama: hambatan saluran tidak ikut dihitung saat memilih.
Rumah sakit · Industri · Gedung · Dapur · Kamar mandi
Kipas Dipilih dari Debit dan Tekanan, Bukan dari Diameternya.
Dua kipas berdiameter sama bisa menghasilkan hasil yang jauh berbeda begitu dipasang di saluran. Yang menentukan bukan ukuran badannya, melainkan berapa banyak udara yang harus dipindahkan dan seberapa besar hambatan yang harus dilawan.
- Dihitung dari kurva performa
- Termasuk Ziehl-Abegg buatan Jerman
- Sekaligus pemasangannya

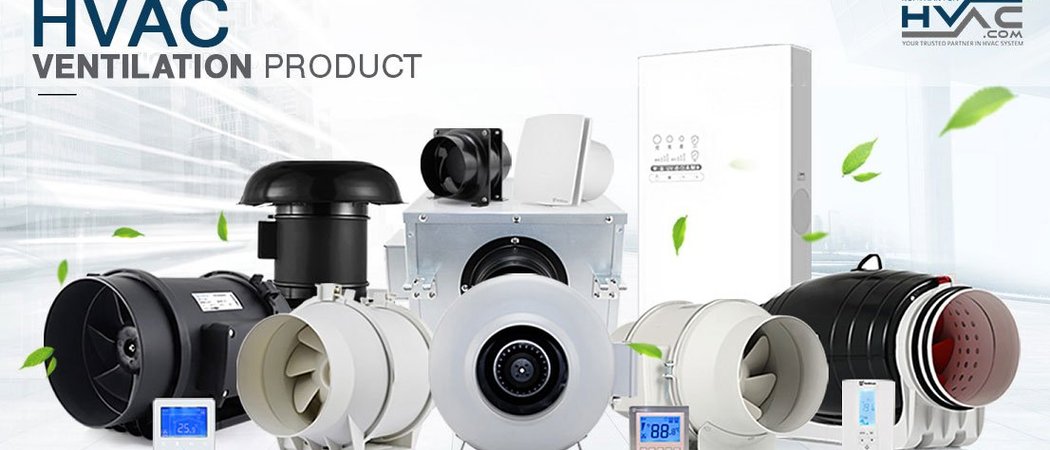

Inline duct, exhaust, box fan
Aksial dan sentrifugal
1,11rasio tekanan, batas antara fan dan blower menurut ASME
2keluarga aliran udara: aksial dan sentrifugal
6varian inline duct fan dalam satu seri saja
2005tahun kami mulai mengerjakan tata udara
Kenali dulu masalahnya
Empat akibat dari kipas yang dipilih asal cocok ukurannya
Kipas yang salah tidak langsung rusak. Ia bekerja, hanya saja tidak melakukan apa yang seharusnya, dan itu baru disadari setelah tagihan atau keluhan datang.
Berisik di ruangan yang butuh tenang
Kipas yang dipaksa bekerja di luar titik kerjanya berdesis dan bergetar. Di ruang rapat, kantor, dan kamar tidur, kebisingan itu yang pertama dikeluhkan, bukan suhunya.
Listriknya terus terusan boros
Kipas yang kebesaran menarik daya lebih banyak sepanjang jam operasional untuk hasil yang sama. Selisihnya kecil per jam, tetapi berjalan setiap hari selama bertahun tahun.
Umurnya jauh lebih pendek
Motor yang bekerja terus menerus di beban puncak lebih cepat panas dan lebih cepat aus. Penghematan di harga beli habis di penggantian yang datang lebih awal.
Tiga istilah yang sering tertukar
Fan, blower, atau kompresor? Pembatasnya angka, bukan selera
American Society of Mechanical Engineers membedakan ketiganya dari rasio antara tekanan keluar dan tekanan masuk. Jadi pertanyaan “ini fan atau blower” sebenarnya punya jawaban yang pasti.
SebutanRasio tekananDipakai untuk
FanSampai 1,11Memindahkan banyak udara dengan hambatan rendah, misalnya ventilasi ruangan
Blower1,11 sampai 1,2Mendorong udara melewati hambatan yang lebih besar, misalnya saluran panjang
KompresorDi atas 1,2Menaikkan tekanan udara, bukan sekadar memindahkannya
Artinya, kalau saluran udara Anda panjang dan banyak belokan, yang dibutuhkan bukan kipas yang lebih besar melainkan alat yang memang dirancang melawan hambatan lebih tinggi. Ini pembeda yang paling sering dilewatkan saat membeli sendiri.
Dari caranya membentuk aliran udara
Dua keluarga besar, dan sub-tipenya masing masing
Aksial
Udara mengalir searah dengan poros kipas, seperti kipas angin biasa. Cocok untuk memindahkan banyak udara dengan hambatan rendah, dan bentuknya lebih ringkas.
- Propeller, paling sederhana, untuk hembusan langsung tanpa saluran
- Tube axial, dipasang di dalam selongsong, untuk saluran pendek
- Vane axial, ditambah sudu pengarah sehingga sanggup melawan hambatan lebih besar
Sentrifugal
Udara masuk searah poros lalu dilempar ke samping oleh sudu. Menghasilkan tekanan lebih tinggi, jadi lebih tahan menghadapi saluran panjang dan berbelok.
- Radial, sudu lurus, tahan udara kotor dan berdebu
- Forward curved, sudu melengkung ke depan, ringkas dan relatif tenang
- Backward curved, sudu melengkung ke belakang, lebih efisien pada beban besar
- Airfoil, sudu berpenampang sayap, paling efisien di antara keempatnya
Cara memilihnya yang benar
Titik kerjanya dibaca dari kurva performa, bukan dari daftar ukuran
Setiap kipas punya kurva performa: hubungan antara berapa banyak udara yang dipindahkan dan berapa besar tekanan yang sanggup dilawan. Kipas yang sama akan memberi debit berbeda tergantung hambatan salurannya.
Karena itu urutan yang benar selalu: hitung dulu kebutuhan udara ruangan, hitung hambatan salurannya, baru cari kipas yang titik kerjanya jatuh di daerah efisien pada kurva itu. Memilih dari diameter atau dari daya motor saja hampir selalu meleset.
- Kebutuhan udara dihitung dari fungsi ruangan, bukan dari luas lantai saja
- Hambatan saluran mempertimbangkan panjang, belokan, filter, dan grille
- Titik kerja diarahkan ke daerah efisien supaya listrik dan suaranya terkendali
Yang kami sediakan
Tiga kelompok, dipilih dari tuntutan pekerjaannya
Contoh yang paling sering ditanyakan

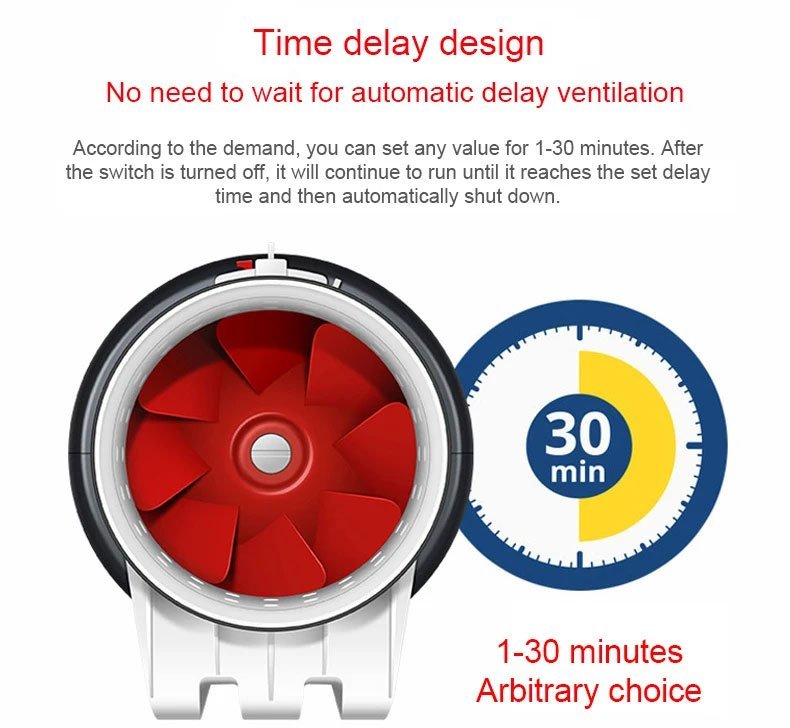

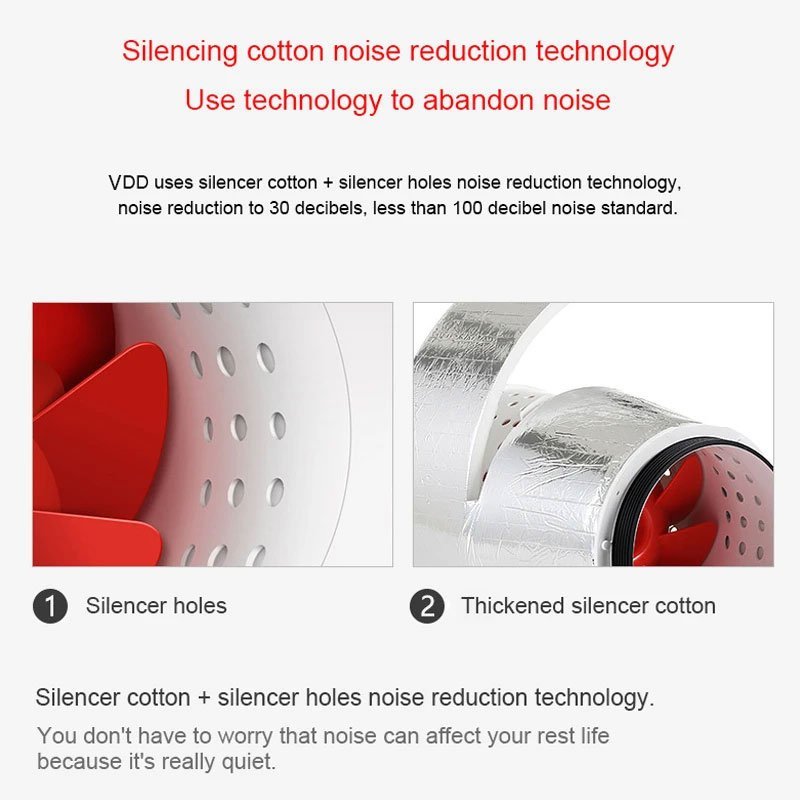

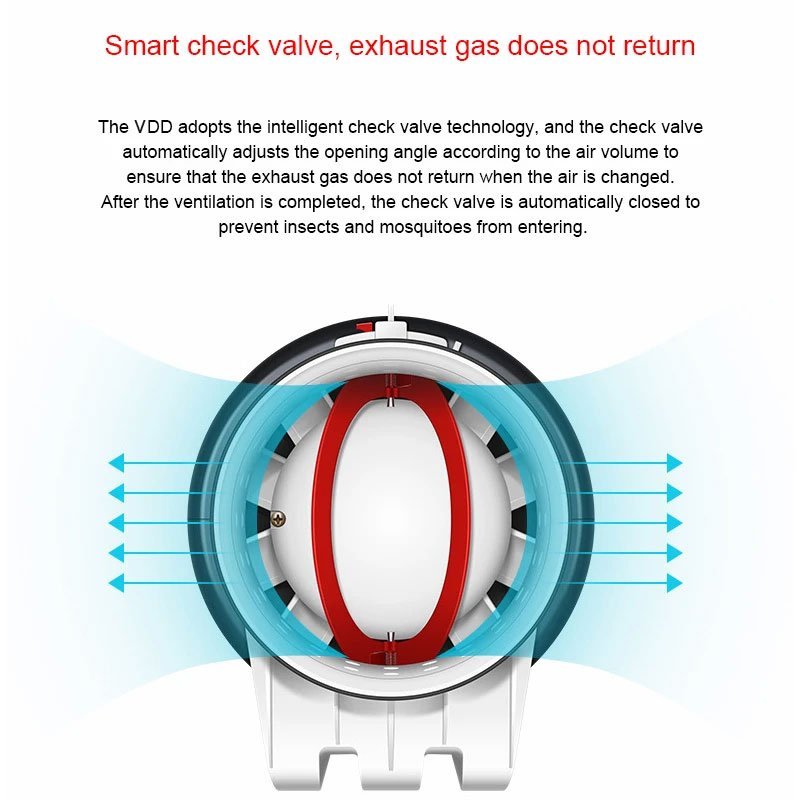

Tiga hal yang membuat seri senyap berbeda
Ketiganya menjawab keluhan yang paling sering muncul pada ventilasi rumah dan kantor: berisik, lupa dimatikan, dan bau yang balik lagi ke dalam.

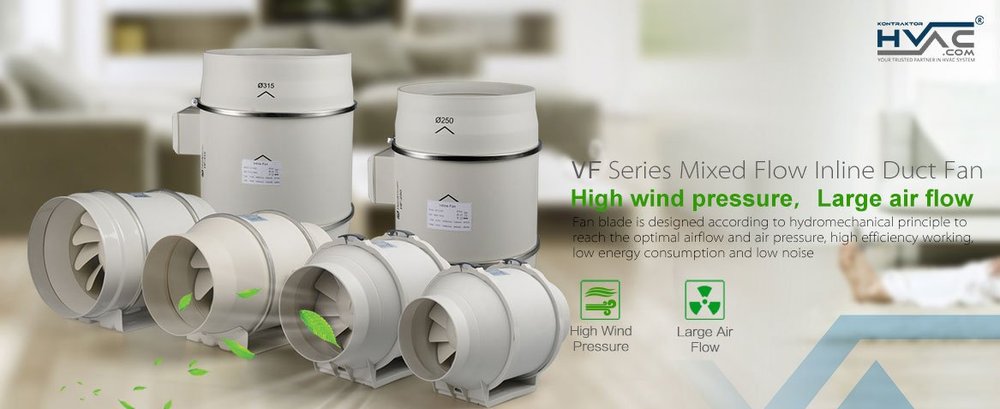

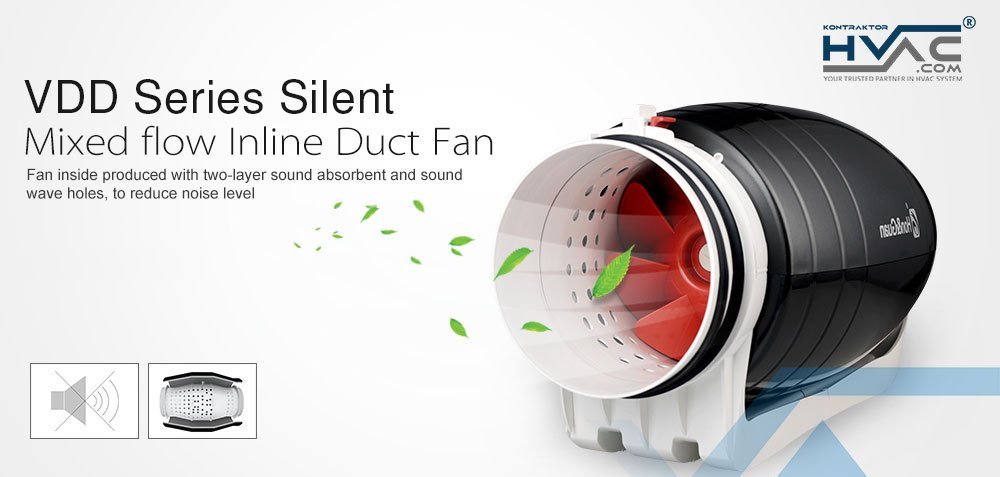

Seri VF sendiri punya enam varian: VDD yang senyap, VF-P dan VF-S untuk kebutuhan umum, GH Series, serta dua varian ECO-WATT yang menekan konsumsi listrik. Pemilihannya tetap dari debit dan tekanan yang dibutuhkan, bukan dari namanya.
Setengah pekerjaan ada di sisi lain
Kipas dan salurannya dihitung bersamaan
Kipas terbaik pun tidak menolong kalau salurannya bocor atau kekecilan. Sebaliknya, saluran yang benar tidak berguna kalau kipasnya tidak sanggup melawan hambatannya.
Salurannya juga kami kerjakan
Pabrikasi dan pemasangan ducting kami kerjakan sendiri, dan setiap proyek diuji fogging untuk memastikan tidak ada kebocoran sebelum serah terima. Lihat halaman ducting.
Dimodelkan lebih dulu bila perlu
Untuk proyek gedung, jalur udara dimodelkan bersama disiplin lain sehingga bentrok dengan struktur dan jalur lain ketahuan di layar. Lihat cara kerjanya.
Dari kebutuhan sampai terpasang
Empat langkah, tipe kipas ditentukan paling akhir
- 1
Ceritakan ruangannya
Ukuran, peruntukan, berapa orang di dalamnya, dan apa yang perlu dibuang atau dimasukkan: panas, uap, asap, bau, atau udara segar.
- 2
Perhitungan debit dan hambatan
Kebutuhan udara dihitung dari fungsi ruangan, lalu hambatan salurannya dihitung dari panjang, belokan, filter, dan grille yang dipakai.
- 3
Pemilihan dari kurva performa
Baru di tahap ini tipe dan ukuran kipas kami sebut, berikut alasannya dan titik kerjanya di kurva. Kalau ada dua pilihan yang sama sama masuk, keduanya kami sampaikan.
- 4
Pemasangan dan pengujian
Dikerjakan tim kami sendiri, lalu diuji sampai debit yang keluar sesuai perhitungan, bukan sekadar sampai kipasnya berputar.
Pertanyaan yang paling sering masuk
Sebelum Anda mengisi formulir
Berapa harga fan atau blowernya?
Sangat bergantung tipe, ukuran, dan merek, dan rentangnya lebar sekali. Karena itu kami tidak memasang angka di halaman ini. Sebutkan ruangan dan kebutuhannya lewat formulir, penawarannya kami kirimkan bersama alasan pemilihannya, bukan sekadar daftar harga.
Exhaust fan kamar mandi saya berisik tapi tidak menyedot. Kenapa?
Biasanya karena kipasnya dipasang di ujung saluran yang panjang atau berbelok, padahal tipenya hanya dirancang untuk hembusan langsung. Kipas berputar penuh, berisik, tetapi udara yang benar benar keluar sedikit. Jalan keluarnya bukan mengganti dengan yang lebih besar, melainkan dengan tipe yang tahan hambatan lebih tinggi.
Kalau saya beli kipasnya sendiri, bisa dipasang oleh Anda?
Bisa. Sebutkan tipe dan spesifikasinya sejak awal, karena kami perlu memastikan kipas yang sudah Anda beli cocok dengan salurannya. Kalau ternyata tidak cocok, kami sampaikan sebelum pekerjaan dimulai, bukan setelah terpasang.

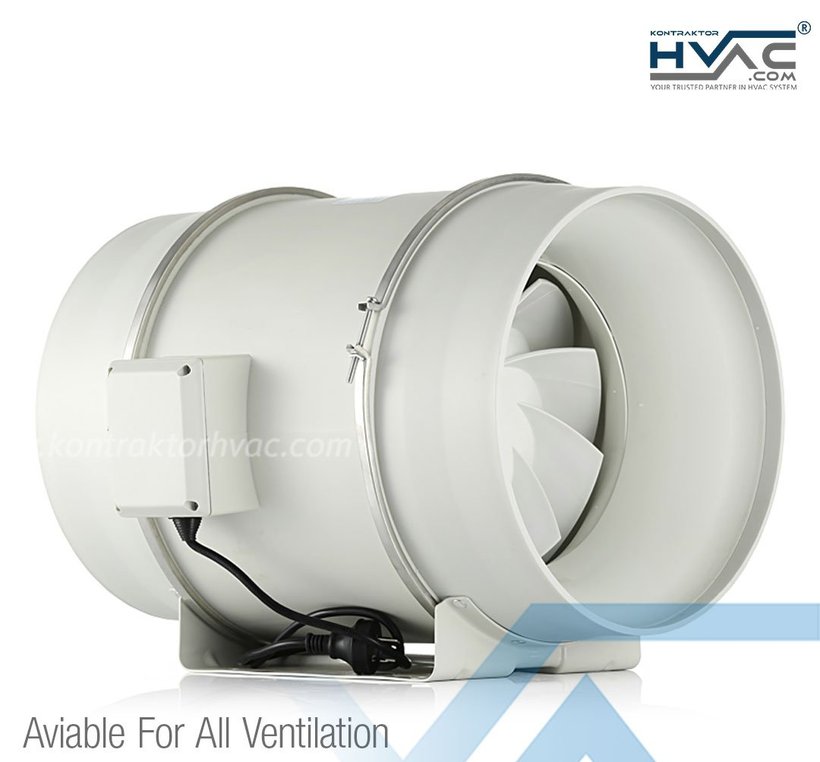

Apa bedanya inline duct fan dengan exhaust fan dinding?
Exhaust fan dinding dipasang di lubang tembus dan menghembus langsung ke luar. Inline duct fan dipasang di tengah jalur ducting, jauh dari ruangan, sehingga suaranya tidak terdengar dan satu unit bisa melayani beberapa titik hisap sekaligus.
Ruangan saya butuh udara segar, bukan hanya dibuang. Bisa?
Bisa, dan itu justru yang sering terlewat. Membuang udara terus menerus tanpa menyediakan jalan masuk udara pengganti membuat ruangan bertekanan negatif, dan kipasnya jadi bekerja lebih berat. Sistem yang benar mengatur keduanya, dan pada sebagian kasus keduanya bisa ditukar sekaligus lewat satu alat.
Melayani proyek di luar kota?
Melayani. Untuk pengadaan unit bisa dikirim ke seluruh Indonesia, dan untuk pemasangan kami mengerjakan proyek di berbagai daerah. Sebutkan lokasinya di kolom pesan supaya kami bisa menjawab dengan pasti, termasuk soal jadwal.
Langkah pertama
Ceritakan ruangannya, kami hitungkan debit dan tipenya
Isi formulir ini dengan benar supaya tim kami bisa menghubungi Anda. Sebutkan ukuran ruangan, dipakai untuk apa, dan apa yang perlu dibuang atau dimasukkan. Tidak perlu tahu tipe kipasnya lebih dulu.
- Dibalas pada jam kerja, Senin sampai Sabtu
- Penawaran disertai alasan pemilihan, bukan sekadar daftar harga
- Data Anda hanya dipakai tim penjualan kami, tidak dibagikan ke pihak lain
Lebih suka bicara langsung? 0811 6565 387
