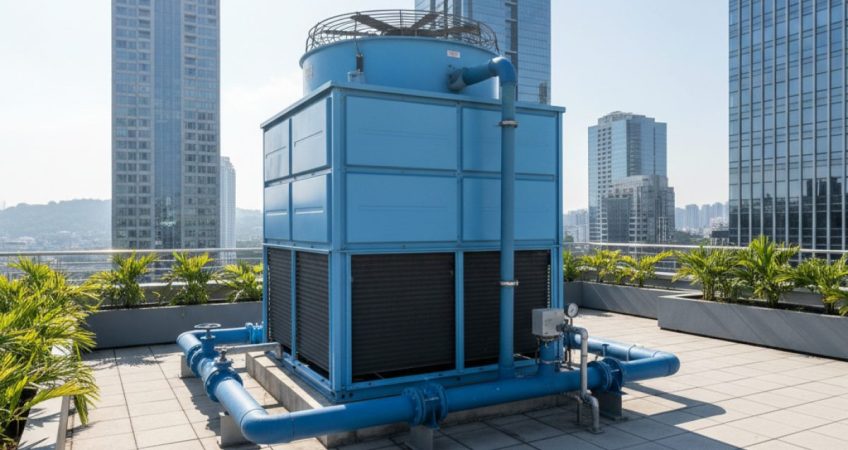

Cooling tower merupakan perangkat pembuang panas yang menjadi komponen vital dalam sistem AC central water cooled. Tanpa cooling tower, panas sisa dari proses kondensasi chiller tidak bisa dilepaskan secara efisien ke lingkungan sehingga kinerja pendinginan gedung terganggu. Artikel ini akan mengupas tuntas cara kerja cooling tower, jenis-jenisnya, komponen utama, hingga panduan perawatannya.

Apa Itu Cooling Tower dan Mengapa Penting untuk AC Central?

Cooling tower adalah penukar kalor (heat exchanger) yang memanfaatkan prinsip penguapan air (evaporative cooling) untuk membuang panas dari sistem refrigerasi chiller. Dalam sistem AC central water cooled, chiller menghasilkan air panas dari kondensor yang harus didinginkan sebelum kembali ke chiller. Cooling tower mengambil alih tugas ini dengan mengontakkan air panas tersebut dengan udara luar. Tanpa cooling tower, tekanan kondensasi chiller naik drastis, konsumsi listrik membengkak, dan chiller bisa mati otomatis karena safety trip. Pada gedung bertingkat menengah ke atas dengan kapasitas di atas 100 TR, cooling tower menjadi pilihan utama karena chiller water cooled jauh lebih efisien ketimbang chiller air cooled dalam skala tersebut.

Prinsip Dasar Cara Kerja Cooling Tower

Cara kerja cooling tower mengikuti siklus sederhana: air panas dari kondensor chiller dipompa ke bagian atas cooling tower, disemprotkan melalui nozzle ke permukaan media fill, lalu dihembuskan udara oleh fan. Udara yang mengalir menguapkan sebagian air, menyerap panas laten penguapan, dan menurunkan suhu air sisanya hingga 5–12°C lebih dingin. Air yang sudah dingin turun ke basin dan dipompa kembali ke kondensor chiller. Efektivitas pendinginan sangat bergantung pada suhu bola basah (wet bulb temperature) udara sekitar, kecepatan aliran udara, dan luas permukaan kontak antara air dan udara. Semakin rendah suhu bola basah, semakin rendah suhu air yang bisa dicapai.

Sebagai gambaran nyata, simak dokumentasi kami dalam video SISTEM CHILLER DENGAN COOLING TOWER KUNCI PENTING DALAM BISNIS UNTUK LEBIH PRODUKTIF berikut.

Jenis-jenis Cooling Tower Berdasarkan Konfigurasi Aliran dan Dorongan Udara

Cooling Tower Counter Flow

Pada cooling tower counter flow, aliran udara bergerak vertikal ke atas dari bawah fill, sedangkan air panas jatuh ke bawah dari nozzle. Keduanya berlawanan arah sehingga kontak udara dan air maksimal. Keunggulannya: efisiensi termal lebih tinggi dibanding cross flow untuk ukuran yang sama, sehingga lebih cocok untuk aplikasi dengan approach temperature yang ketat. Namun, tingginya kolom udara membuat fan perlu static pressure lebih besar, yang meningkatkan konsumsi daya fan.

Cooling Tower Cross Flow

Pada cooling tower cross flow, udara mengalir horizontal dari samping melewati media fill yang berbentuk vertikal, sementara air mengalir dari atas ke bawah secara gravitasi. Konfigurasi ini memungkinkan ketinggian total tower lebih rendah dan perawatan lebih mudah karena komponen lebih terjangkau. Kerugiannya: efisiensi termal sedikit lebih rendah dan risiko timbulnya alga lebih besar pada basin terbuka.

Forced Draft Cooling Tower

Forced draft menempatkan fan pada sisi inlet udara (bawah atau samping) sehingga mendorong udara masuk ke dalam tower. Fan yang digunakan biasanya fan aksial atau sentrifugal. Kelebihan desain ini adalah perawatan fan lebih mudah dan biaya awal lebih murah. Kekurangannya adalah distribusi udara mungkin tidak merata dan potensi resirkulasi udara buang lebih tinggi.

Induced Draft Cooling Tower

Ini adalah jenis yang paling umum untuk aplikasi gedung. Fan ditempatkan di bagian atas tower (outlet) dan menarik udara melewati fill. karena fan terletak di puncak, tekanan di dalam tower sedikit lebih rendah dari atmosfer sehingga risiko kebocoran air minimum. Kecepatan udara keluar lebih terkontrol, mengurangi resirkulasi, dan noise lebih rendah. Mayoritas proyek AC central gedung di Indonesia menggunakan induced draft counter flow karena efisiensi dan performa tingginya.

Komponen Utama Cooling Tower dan Fungsinya

Cooling tower terdiri dari sejumlah komponen yang saling mendukung. Media fill berfungsi memperluas permukaan kontak air dan udara; materialnya bisa PVC, polypropylene, atau kayu dengan desain film atau splash. Nozzle menyemprotkan air secara merata ke fill agar distribusi sesuai desain. Fan (aksial atau sentrifugal) mengalirkan udara dalam jumlah besar dengan tekanan statis tertentu. Drift eliminator menangkap butir air yang terbawa udara buang untuk mengurangi kehilangan air. Basin menampung air dingin hasil pendinginan dan menjadi tempat sirkulasi pompa kembali ke chiller. Float valve menjaga ketinggian air di basin dengan mengisi air make-up otomatis. Pada cooling tower berukuran besar, hot water distribution system berupa pipa dan header memastikan air panas dari kondensor masuk ke nozzle dengan tekanan yang merata.

Panduan Perawatan Cooling Tower agar Tetap Efisien

Perawatan cooling tower secara rutin sangat menentukan efisiensi dan umur pakai sistem. Perhitungan ducting dan sistem distribusi udara di sekitarnya juga perlu diperhatikan agar tidak mengganggu performa. Berikut langkah perawatan yang wajib dilakukan:

• Bersihkan basin dari endapan lumpur dan kotoran setiap 1–3 bulan sekali untuk mencegah penyumbatan pompa.
• Periksa dan bersihkan nozzle air dari kerak atau sumbatan agar distribusi air tetap merata.
• Cek kondisi media fill: ganti bila sudah rapuh, berlumut, atau tersumbat kerak.
• Lumasi bantalan motor fan sesuai jadwal dan periksa ketegangan belt (untuk tipe belt-driven).
• Pantau kualitas air: ukur TDS (Total Dissolved Solids) dan lakukan blowdown sesuai kebutuhan agar konsentrasi mineral tidak melebihi batas.
• Periksa drift eliminator: bila rusak, kehilangan air bisa meningkat hingga 1–2% dari sirkulasi.
• Kalibrasi float valve dan pastikan air make-up berfungsi normal.

Kontraktor HVAC profesional biasanya menawarkan kontrak perawatan cooling tower yang mencakup inspeksi triwulanan, cleaning kimia, dan pelaporan performa. Dengan perawatan yang konsisten, cooling tower dapat bertahan 15–20 tahun tanpa overhaul besar. Hubungi tim Kontraktor HVAC untuk konsultasi kebutuhan cooling tower dan sistem AC central gedung Anda.

Pertanyaan yang Sering Diajukan

Berapa biaya instalasi cooling tower untuk gedung?

Biaya instalasi cooling tower bervariasi tergantung kapasitas (dalam TR), jenis material (FRP, galvanis, atau stainless steel), dan kompleksitas pemipaan. Untuk cooling tower kapasitas 200–500 TR, biaya instalasi berkisar antara Rp 50 juta hingga Rp 250 juta termasuk pompa, pipa, dan aksesoris. Untuk estimasi yang akurat sesuai kebutuhan gedung Anda, konsultasikan dengan tim kontraktor HVAC kami melalui halaman hubungi kami.

Apakah cooling tower wajib dipasang untuk AC central?

Tidak semua sistem AC central memerlukan cooling tower. Sistem AC central water cooled memang membutuhkan cooling tower untuk melepas panas kondensor. Namun, sistem AC central air cooled tidak menggunakan cooling tower karena kondensor chiller didinginkan langsung oleh kipas udara. Untuk proyek gedung, pemilihan water cooled atau air cooled chiller bergantung pada kapasitas, efisiensi yang diinginkan, dan ketersediaan air.

Berapa lama umur pakai cooling tower?

Cooling tower dengan perawatan rutin dapat bertahan 15–20 tahun untuk material FRP (fiberglass) atau stainless steel. Cooling tower dari baja galvanis biasanya memiliki umur pakai 10–15 tahun karena lebih rentan terhadap korosi, terutama di lingkungan dengan pH air rendah atau paparan sinar UV tinggi. Perawatan kualitas air dan pengecatan ulang berkala dapat memperpanjang usia pakainya.

Apa perbedaan cooling tower dan dry cooler?

Cooling tower menggunakan prinsip penguapan air (evaporative cooling) sehingga sebagian air menguap dan suhu air bisa mencapai wet bulb temperature. Dry cooler (radiator) mendinginkan air hanya dengan konveksi udara tanpa penguapan, sehingga suhu air keluarnya lebih tinggi, mendekati dry bulb temperature. Cooling tower lebih efisien di daerah tropis seperti Indonesia, namun dry cooler dipilih bila konsumsi air harus diminimalkan.

Kesimpulan

Cooling tower adalah komponen kunci pada sistem AC central water cooled yang menentukan efisiensi pendinginan gedung. Memahami cara kerja cooling tower, jenis-jenisnya, dan perawatannya membantu Anda memilih sistem yang tepat dan memperpanjang umur pakai investasi HVAC. Konsultasikan kebutuhan cooling tower dan AC central gedung Anda dengan Kontraktor HVAC — penyedia jasa desain, instalasi, dan perawatan HVAC profesional untuk bangunan komersial dan industri di Indonesia. Hubungi kami melalui halaman kontak untuk diskusi lebih lanjut.
