Arah tekanannya tidak pernah dibuktikan
Sistem terpasang, kipas berputar, tetapi tidak ada yang benar benar mengukur ke arah mana udara mengalir saat pintu tertutup. Tanpa pembacaan, klaim bertekanan negatif hanyalah harapan.
Pengelola rumah sakit · Konsultan · Kontraktor utama
Ruang Isolasi yang Terukur, Bukan Sekadar Terpasang.
Ruang isolasi yang selesai dibangun belum tentu ruang isolasi yang bekerja. Yang menentukan bukan pintunya rapat atau dindingnya bersih, melainkan ke arah mana udara mengalir setiap detik, dan apakah arah itu bisa dibuktikan dengan alat ukur.
- Tekanan dipantau, bukan diasumsikan
- Penyaringan dan pembuangan terkendali
- Perencanaan sampai serah terima
Anteroom sebagai air lock
Dibuang lewat HEPA
2arah tekanan, dan keduanya melindungi pihak yang berbeda
600 × 360 × 240 cmukuran ruang pada contoh rancangan kami
1anteroom sebagai penyekat antara ruang isolasi dan koridor
2005tahun kami mulai mengerjakan tata udara
Kenali dulu masalahnya
Empat sebab ruang isolasi berhenti berfungsi tanpa ada yang tahu
Tidak satu pun dari keempatnya terlihat dari luar. Ruangannya tetap tampak rapi, pintunya tetap menutup, dan alatnya tetap menyala.
Tidak ada anteroom
Pintu ruang isolasi langsung ke koridor. Setiap kali dibuka, udara ruangan dan udara koridor bertukar bebas, dan beda tekanan yang susah payah dijaga hilang dalam hitungan detik.
Udara buangannya tidak diperlakukan benar
Udara dari ruang isolasi bertekanan negatif tidak boleh dikembalikan ke sistem bersama ruangan lain, dan titik buangnya tidak boleh berdekatan dengan lubang masuk udara segar. Ini yang paling sering terlewat saat sistem lama dimodifikasi.
Filternya jenuh dan tidak ketahuan
Filter yang mampet menurunkan debit udara, dan debit yang turun menggerus beda tekanan sekaligus laju pertukaran udara. Ruangannya masih menyala, tetapi tidak lagi bekerja seperti saat diserahterimakan.
Hal pertama yang harus diputuskan
Negatif atau positif? Jawabannya dari siapa yang perlu dilindungi
Keduanya sama sama disebut ruang isolasi, tetapi arah alirannya berlawanan, dan memasang yang salah sama saja tidak memasang apa apa.
Arah tekananKe mana udara mengalirSiapa yang dilindungi
NegatifDari koridor masuk ke dalam ruangan, lalu dibuang terkendaliOrang di luar, dari sesuatu yang ada di dalam ruangan
PositifDari dalam ruangan keluar ke koridorPasien di dalam, dari sesuatu yang ada di luar ruangan
NetralTidak diaturTidak ada. Ini ruang rawat biasa, bukan ruang isolasi
Kapan yang dipakai negatif
Ketika yang perlu ditahan berada di dalam ruangan, sehingga udara tidak boleh keluar tanpa melewati penyaringan dan jalur pembuangan yang ditentukan. Inilah bentuk yang paling umum dimaksud orang ketika menyebut ruang isolasi.
Kapan yang dipakai positif
Ketika yang perlu dilindungi adalah pasien di dalamnya, misalnya pasien dengan daya tahan tubuh yang sangat rendah. Di sini udara justru dijaga mengalir keluar, supaya udara koridor tidak masuk begitu saja.
Ada juga rancangan yang harus bisa berpindah antara keduanya. Itu bukan sekadar membalik kipas, melainkan menuntut penyusunan katup, penyaring, dan pengendali yang berbeda sejak awal. Karena itu pertanyaan ini kami tanyakan lebih dulu, sebelum bicara peralatan.
Ruang kecil yang menentukan segalanya
Anteroom bukan ruang ganti, melainkan penyekat udara
Anteroom adalah ruang antara yang memisahkan ruang isolasi dari koridor. Fungsinya menjadi air lock: pintu ke koridor dan pintu ke ruang isolasi tidak dibuka bersamaan, sehingga tidak pernah ada jalur udara langsung antara ruang pasien dan area umum.
Pada rancangan bertekanan negatif, udara mengalir dari anteroom ke ruang isolasi, bukan sebaliknya. Beda tekanannya dijaga dengan mengatur bukaan pasokan udara dan laju kipas pembuang, mengikuti pembacaan dari sensor tekanan yang dipasang di dalam ruangan.
Pembacaannya ditampilkan pada alat ukur beda tekanan di depan pintu, yang di lapangan biasa disebut magnehelic, sehingga petugas bisa melihat kondisi ruangan sebelum masuk tanpa perlu membuka pintu lebih dulu.
- Nilai sasaran beda tekanannya mengikuti standar acuan yang disepakati di proyek Anda
- Pengendaliannya berjalan otomatis, tetapi tetap bisa dibaca manusia dari luar ruangan
- Yang kami serahkan bukan hanya ruangannya, melainkan hasil pengukurannya
Isi sistemnya
Yang bekerja di balik satu ruangan berukuran enam kali tiga koma enam meter

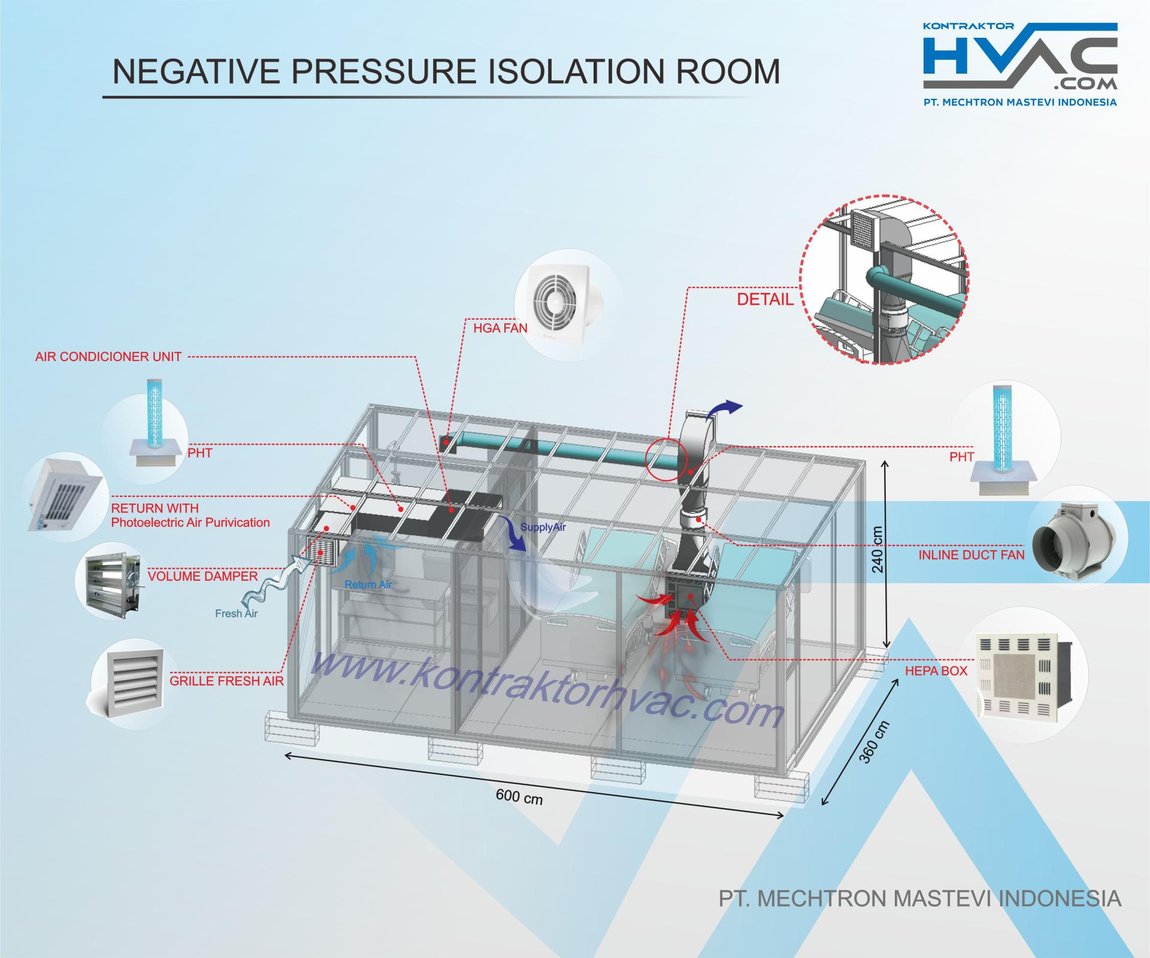

Diagram di bawah ini rancangan kami sendiri untuk satu ruang isolasi bertekanan negatif berukuran 600 kali 360 sentimeter dengan tinggi 240 sentimeter.
Rancangan ruang isolasi bertekanan negatif beserta letak tiap komponennya
Pasokan dan udara segar
Unit pendingin memasok udara ke ruangan, sementara grille udara segar berikut volume damper mengatur berapa banyak udara luar yang ikut masuk. Bukaan damper inilah salah satu tuas pengatur beda tekanan.
Return dan pemurnian
Udara balik melewati unit pemurni sebelum diperlakukan lebih lanjut, dan pada jalur udara dipasang lampu ultraviolet. Keduanya bekerja pada udara yang bergerak, bukan pada permukaan ruangan.
Pembuangan lewat HEPA
Inline duct fan menarik udara dari ruangan lalu melewatkannya ke HEPA box sebelum dibuang ke luar. Kipas inilah yang membuat ruangan bertekanan lebih rendah daripada sekelilingnya, dan lajunya diatur mengikuti pembacaan sensor.
Pemilihan dan penahapan filternya sendiri dibahas terpisah di halaman HEPA filter, dan salurannya di halaman ducting, karena keduanya menentukan apakah debit yang direncanakan benar benar tercapai di lapangan.
Yang biasanya dipesan bersamaan

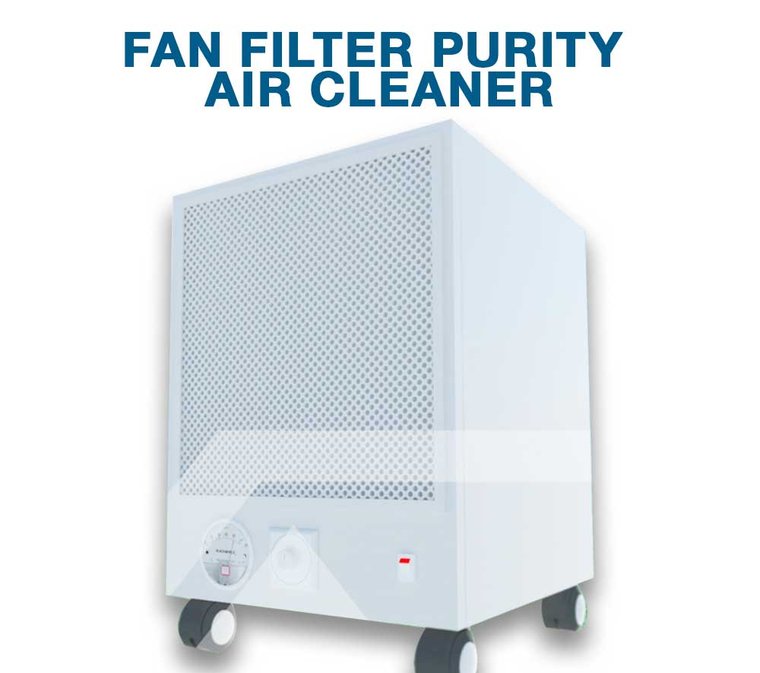

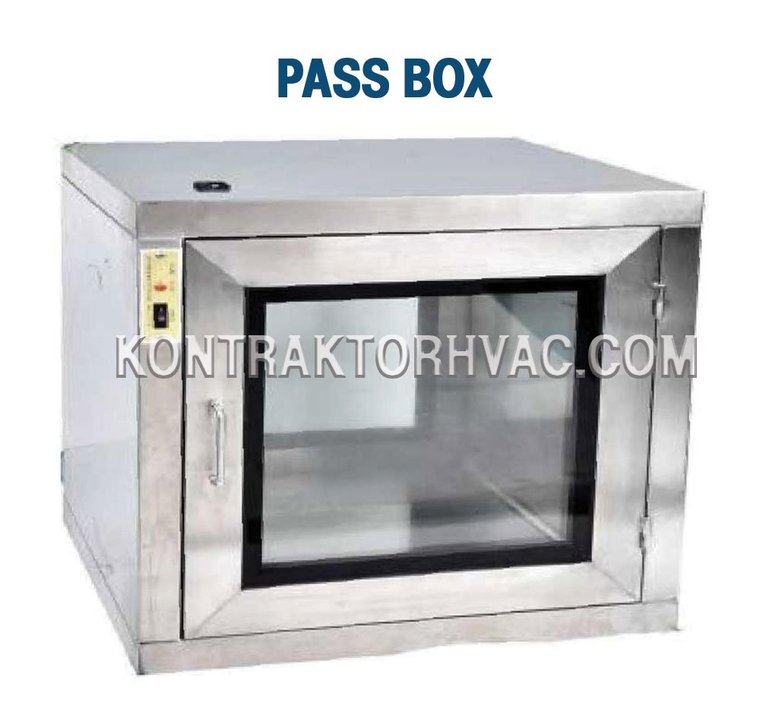

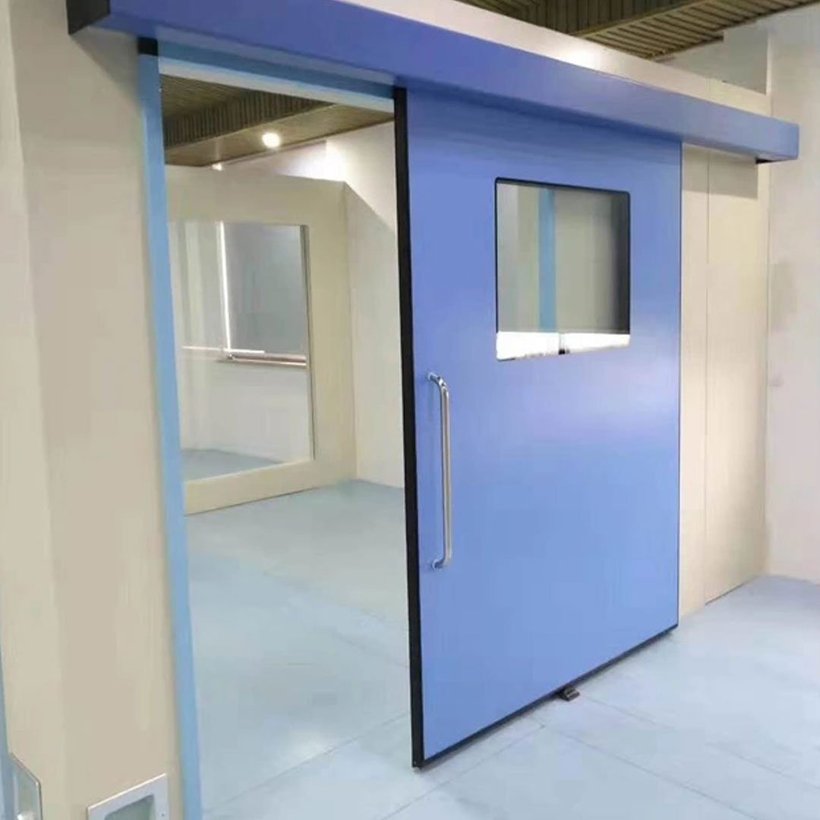

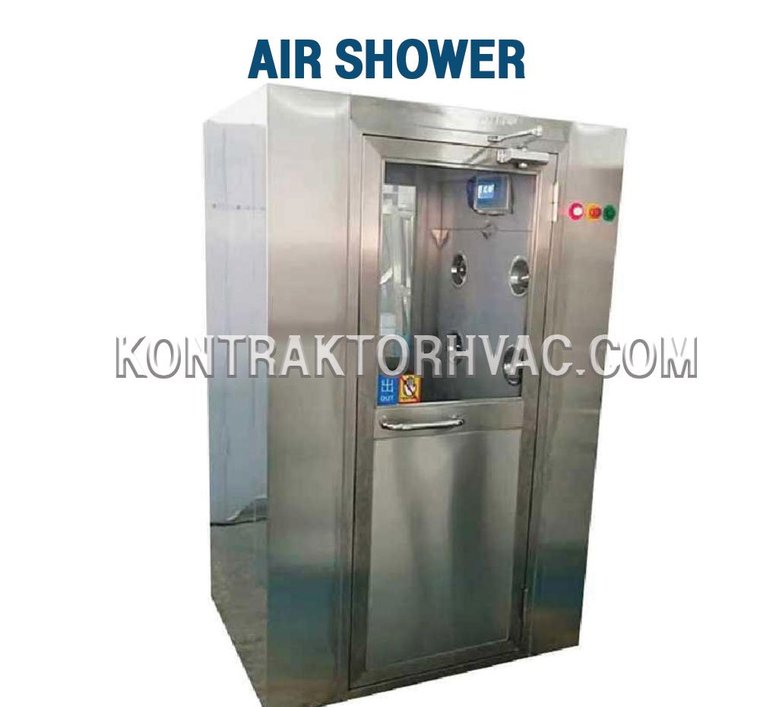

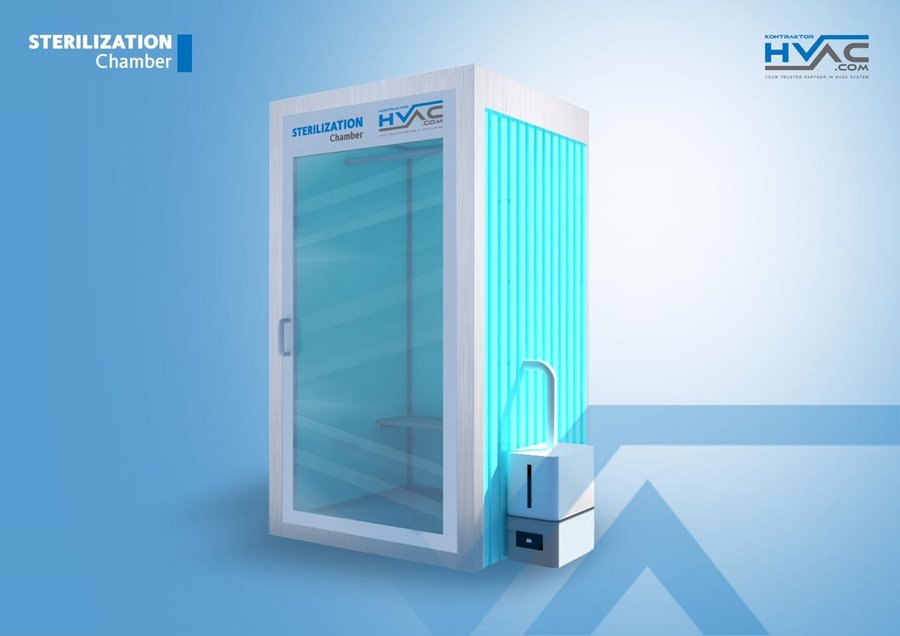

Perlengkapan pendukung ruang isolasi
Perlengkapan yang sama juga dipakai pada ruang bersih industri, dan pembahasannya lebih lengkap di halaman cleanroom. Untuk laboratorium, ada halaman biosafety laboratorium.
Yang sudah kami kerjakan
Ruang isolasi dan ruang operasi di berbagai daerah
Sebagian jauh dari kantor kami, dan itu memang bagian dari pekerjaan ini.
Ruang isolasi
- RS Haji Medan
- RS Bakti Timah, Bangka Belitung, berikut laboratorium biosafety
- RS Gunung Sitoli, Nias
- RS Mimika, Papua
- RSUD Banjarbaru
Ruang operasi dan tata udara rumah sakit
- RS Al-Ihsan, Jawa Barat
- RS Nagan Raya, Aceh
- RSUP H. Adam Malik dan RSU Columbia Asia, Medan
- RS Grand Medistra, Lubuk Pakam
- RSUD Zainal Abidin, Banda Aceh
Dari gambar sampai serah terima
Lima tahap, dan yang terakhir berupa angka
Ruang isolasi adalah salah satu dari sedikit pekerjaan yang hasil akhirnya bisa dan harus dibuktikan dengan pengukuran, bukan dengan penampilan.
- 1
Tentukan arah tekanannya
Negatif, positif, atau harus bisa berpindah. Ini pertanyaan pertama, karena jawabannya mengubah seluruh susunan sistem, bukan sekadar setelan.
- 2
Survei dan gambar kerja
Kondisi ruangan yang ada, ketersediaan anteroom, jalur pembuangan ke luar, dan posisi lubang udara segar diperiksa. Dari situ disusun gambar sistem lengkap dengan perhitungannya.
- 3
Penawaran dan standar acuan
Penawaran menyebutkan standar acuan yang dipakai berikut nilai sasaran yang harus dicapai, sehingga sejak awal jelas apa yang nanti diuji pada serah terima.
- 4
Pemasangan
Dikerjakan tim kami sendiri, termasuk saluran, penyaringan, pintu, dan pengendaliannya, dengan pengujian kebocoran saluran sebelum plafon ditutup.
- 5
Commissioning dan serah terima
Pengukuran beda tekanan, arah aliran udara di ambang pintu, dan debit tiap titik, lalu diserahkan sebagai berkas hasil pengukuran, bukan sekadar berita acara selesai.
Pertanyaan yang paling sering masuk
Sebelum Anda mengisi formulir
Berapa biaya membuat satu ruang isolasi?
Ditentukan ukuran ruangan, ada tidaknya anteroom, kondisi bangunan yang ada, jalur pembuangan yang tersedia, dan standar acuan yang harus dipenuhi. Karena itu kami tidak memasang angka di halaman ini. Kirim denah dan kondisi ruangannya lewat formulir, perhitungan berikut penawarannya kami kirimkan tanpa biaya.
Ruang rawat biasa bisa diubah jadi ruang isolasi?
Sering kali bisa, tetapi tiga hal harus diperiksa lebih dulu: apakah ada ruang yang bisa dijadikan anteroom, apakah ada jalur untuk membuang udara ke luar bangunan pada posisi yang aman, dan seberapa rapat ruangan itu sebenarnya. Kalau salah satunya tidak terpenuhi, kami sampaikan apa adanya sebelum pekerjaan dimulai.
Apakah cukup memasang alat pembersih udara di ruangan?
Tidak, kalau yang dituju ruang isolasi. Alat pembersih udara menyaring udara yang ada di dalam ruangan, tetapi tidak menciptakan beda tekanan terhadap koridor, padahal justru beda tekanan itulah yang menahan udara ruangan agar tidak keluar sembarangan. Alat itu berguna sebagai tambahan, bukan sebagai pengganti.
Berapa nilai beda tekanan yang harus dicapai?
Angkanya berbeda antar standar acuan, dan kami tidak mencantumkannya di halaman ini supaya tidak ada yang memakainya sebagai patokan desain tanpa konteks. Yang kami lakukan: menyepakati standar acuan bersama Anda di awal, mencantumkan nilai sasarannya di penawaran, lalu membuktikannya lewat pengukuran saat serah terima.
Setelah terpasang, bagaimana memastikan masih berfungsi?
Dari pembacaan beda tekanan yang bisa dilihat petugas setiap hari, dan dari pemeriksaan berkala pada filter serta kipas pembuangnya. Penurunan beda tekanan hampir selalu berarti satu dari dua hal: filter mulai jenuh, atau ada kebocoran baru pada ruangan. Kami sediakan perawatan berkala untuk itu.
Rumah sakit kami di luar Jawa dan Sumatera. Bisa dikerjakan?
Bisa. Sebagian proyek ruang isolasi yang kami kerjakan berada di Papua, Nias, Bangka Belitung, dan Kalimantan Selatan. Sebutkan lokasinya di kolom pesan supaya kami bisa menjawab dengan pasti soal jadwal dan pengiriman material.
