Industri semikonduktor adalah salah satu sektor yang paling ketat dalam hal kebersihan udara. Setiap partikel debu, uap kimia, atau fluktuasi suhu sekecil apa pun bisa menyebabkan cacat pada wafer silikon yang sedang diproses. Di sinilah cleanroom semikonduktor menjadi tulang punggung produksi. Tanpa ruang bersih yang memenuhi standar internasional, tidak ada chip yang bisa diproduksi dengan tingkat kegagalan yang dapat diterima. Artikel ini akan membahas secara lengkap apa itu cleanroom semikonduktor, standar yang mengaturnya, komponen utama sistem HVAC-nya, serta bagaimana cara membangun dan merawatnya.
Apa Itu Cleanroom Semikonduktor?

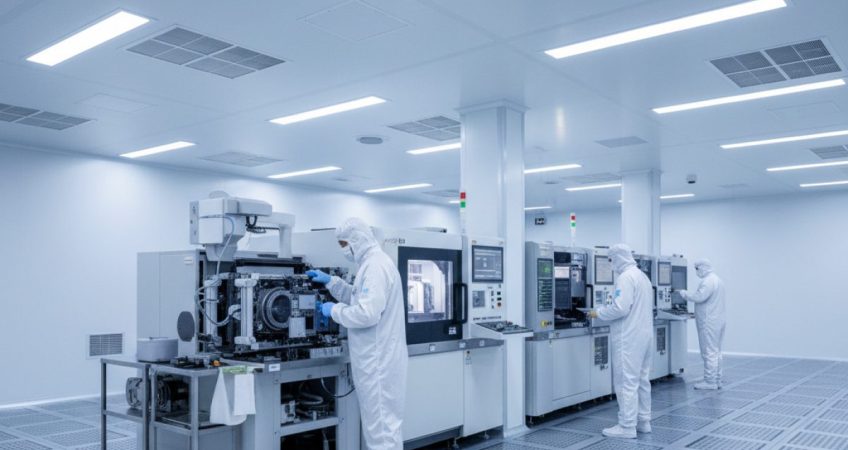

Cleanroom semikonduktor adalah ruang terkendali yang dirancang untuk menjaga tingkat kontaminasi partikel, suhu, kelembapan, tekanan udara, dan faktor lingkungan lainnya dalam batas yang sangat ketat. Tujuannya satu: melindungi produk semikonduktor dari kontaminasi selama proses fabrikasi, perakitan, pengujian, dan pengemasan.
Berbeda dengan cleanroom di industri farmasi atau rumah sakit yang lebih fokus pada kontaminasi mikroba, cleanroom semikonduktor juga harus mengendalikan kontaminasi partikel anorganik, kontaminasi molekuler di udara (airborne molecular contamination/AMC), muatan elektrostatis (ESD), dan bahkan getaran mekanis. Ini menjadikan sistem HVAC untuk cleanroom semikonduktor jauh lebih kompleks dibandingkan cleanroom pada umumnya.
Sebagai gambaran nyata, simak dokumentasi berikut dalam video Tur CLEANROOM Instalasi Lengkap dari Panel, FFU, hingga Split Duct Daikin 20 PK dari tim Kontraktor HVAC.
Standar ISO 14644 untuk Cleanroom Semikonduktor
Standar utama yang mengatur klasifikasi kebersihan udara di cleanroom adalah ISO 14644-1. Standar ini menetapkan jumlah maksimum partikel per meter kubik udara untuk setiap kelas kebersihan. Berikut adalah kelas ISO yang paling relevan untuk industri semikonduktor:
- ISO Kelas 3 — Digunakan di area litografi dan area kritis tertentu di pabrik wafer. Maksimum 35 partikel ≥0,5 µm per m³.
- ISO Kelas 4 — Area fabrikasi dengan toleransi sangat rendah, termasuk area metrologi.
- ISO Kelas 5 — Area fabrikasi umum dan proses wet etch. Jumlah partikel ≥0,5 µm maksimum 3.520 per m³.
- ISO Kelas 6 — Digunakan untuk area perakitan dan pengemasan tingkat lanjut. Maksimum 35.200 partikel ≥0,5 µm per m³.
- ISO Kelas 7 — Area perakitan, pengujian, dan pengemasan umum. Maksimum 352.000 partikel ≥0,5 µm per m³.
- ISO Kelas 8 — Area non-kritis di dalam fasilitas, seperti koridor dan ruang penyangga.
Semakin tinggi kelas fabrikasi (semakin bersih udaranya), semakin tinggi biaya pembangunan dan operasionalnya. Fabrikasi wafer modern biasanya beroperasi pada ISO Kelas 3 hingga 5 di area produksi utama, sementara fasilitas assembly dan test (OSAT) cukup pada ISO 6 hingga 8. Informasi lebih lanjut tentang klasifikasi cleanroom dapat Anda baca di halaman cleanroom terbaik.
Komponen Utama Sistem HVAC Cleanroom Semikonduktor
1. Make-Up Air Unit (MAU)
MAU bertugas mengolah udara segar dari luar: menyaring partikel, mengatur suhu dan kelembapan, serta memasok udara bersih ke dalam sistem. Di cleanroom semikonduktor, MAU biasanya dilengkapi dengan chemical filter untuk menghilangkan AMC yang bisa merusak wafer. Udara segar yang sudah diolah kemudian dialirkan ke recirculation unit atau langsung ke ruang.
2. Recirculation Unit (RCU) atau Dry Cooling Coil (DCC)
RCU menangani beban pendinginan sensibel dari peralatan produksi dan personel di dalam ruang. Karena udara resirkulasi di-crank pada kecepatan tinggi (untuk mencapai ACH tinggi), RCU harus mampu mendinginkan udara tanpa kondensasi berlebih. Di banyak fab, DCC digunakan sebagai alternatif yang lebih hemat energi.
3. Fan Filter Unit (FFU)
FFU adalah komponen paling khas dari cleanroom semikonduktor. Setiap FFU terdiri dari kipas (fan) dan filter HEPA atau ULPA yang dipasang di plafon. FFU menyedot udara dari plafon dan mendorongnya melalui filter ke dalam ruang. Keunggulan FFU adalah fleksibilitas: jumlah dan tata letaknya bisa disesuaikan untuk mencapai ceiling coverage yang sesuai dengan kelas ISO target. Untuk kelas ISO 5, biasanya dibutuhkan coverage 40–60% dari luas plafon. Pelajari lebih lanjut tentang filter HEPA dan aplikasinya di cleanroom.
Di cleanroom dengan aliran unidirectional (laminar), FFU dipasang merata di seluruh plafon sehingga udara bersih mengalir vertikal ke bawah seperti piston, membawa partikel keluar melalui raised floor berlubang. Sistem ini sangat efektif untuk kelas ISO 5 ke atas.
4. Sistem Kontrol Suhu dan Kelembapan Presisi
Industri semikonduktor menuntut kontrol suhu dengan toleransi sangat ketat, terutama di area litografi dan metrologi. Toleransi suhu bisa mencapai ±0,1°C, sementara kelembapan relatif (RH) harus dijaga di kisaran 30–45% untuk mencegah korosi dan muatan elektrostatis. Untuk mencapai presisi ini, sistem HVAC menggunakan:
- Sensor suhu dan RH yang dikalibrasi secara berkala
- Kontrol PID (Proportional-Integral-Derivative) pada chilled water valve
- Desiccant rotor atau dehumidifier untuk pengaturan kelembapan yang akurat
5. Sistem Tekanan Udara Bertingkat (Pressure Cascade)
Cleanroom semikonduktor menerapkan konsep pressure cascade: ruang yang paling bersih memiliki tekanan udara paling tinggi, sehingga udara mengalir keluar ke ruang yang kurang bersih. Perbedaan tekanan tipikal antara zona adalah 10–15 Pa. Airlock berfungsi sebagai penyangga antara area dengan kelas kebersihan berbeda. Sistem ini mencegah kontaminan dari luar masuk ke area produksi.
6. Sistem Exhaust Terpisah
Fabrikasi semikonduktor menghasilkan berbagai jenis gas buang: asam, basa, pelarut organik (VOC), dan silan. Masing-masing memerlukan sistem exhaust terpisah dengan scrubber yang sesuai. Exhaust asam dialirkan melalui saluran berlapis PTFE, sementara exhaust VOC melewati karbon aktif atau thermal oxidizer. Pemisahan ini penting untuk mencegah reaksi kimia berbahaya dalam saluran dan memastikan keselamatan personel.
Filter HEPA vs ULPA untuk Cleanroom Semikonduktor
Pemilihan filter adalah keputusan kritis dalam desain cleanroom semikonduktor. Berikut perbandingannya:
| Parameter | HEPA H14 | ULPA U15/U16 |
|---|---|---|
| Efisiensi MPPS | ≥99,995% | ≥99,9995% |
| Ukuran partikel MPPS | ~0,3 µm | ~0,12 µm |
| Pressure drop awal | ~250 Pa | ~350–400 Pa |
| Biaya | Lebih rendah | 2–3 kali lebih mahal |
| Aplikasi di semikonduktor | ISO 6–8, area non-litografi | ISO 3–5, area litografi & kritis |
Untuk area fabrikasi wafer yang sangat kritis, ULPA U15 atau bahkan U16 menjadi pilihan wajib meskipun biaya lebih tinggi dan konsumsi energi lebih besar akibat pressure drop yang lebih besar.
Kontrol Partikel dan Monitoring Berkelanjutan
Setiap cleanroom semikonduktor harus dilengkapi dengan sistem monitoring partikel secara kontinu. Particle counter ditempatkan di titik-titik strategis sesuai dengan analisis risiko. Data dari sensor dikirim ke Building Management System (BMS) dan dipantau 24 jam oleh tim facility. Jika jumlah partikel melampaui ambang batas, alarm akan berbunyi dan tindakan korektif bisa segera diambil, seperti meningkatkan laju pergantian udara atau mengaktifkan filter cadangan.
FAQ Seputar Cleanroom Semikonduktor
Apa perbedaan cleanroom semikonduktor dengan cleanrum farmasi?
Cleanroom semikonduktor fokus pada pengendalian partikel anorganik, AMC, ESD, dan getaran, sedangkan cleanroom farmasi lebih menekankan pada pengendalian kontaminasi mikroba dan aliran udara unidirectional (single-pass). Standar acuan juga berbeda: ISO 14644 untuk semikonduktor, sementara farmasi juga mengacu pada GMP dan CPOB.
Berapa biaya membangun cleanroom semikonduktor?
Biaya sangat bervariasi tergantung kelas ISO, luas ruang, tinggi plafon, dan kelengkapan sistem. Secara umum, biaya konstruksi cleanroom kelas ISO 5 bisa mencapai Rp 15–30 juta per meter persegi, belum termasuk peralatan produksi dan biaya operasional tahunan.
Berapa air change rate (ACH) untuk cleanroom semikonduktor?
ISO Kelas 5 membutuhkan 240–480 ACH, ISO Kelas 6 sekitar 90–180 ACH, ISO Kelas 7 sekitar 30–60 ACH, dan ISO Kelas 8 sekitar 15–25 ACH. Semakin tinggi ACH, semakin cepat recovery time jika terjadi kontaminasi.
Apakah semua area dalam fab semikonduktor harus cleanroom?
Tidak. Area kantor, koridor non-produksi, gudang bahan baku, dan ruang utilitas umumnya tidak perlu menjadi cleanroom. Hanya area yang bersentuhan langsung dengan produk yang memerlukan klasifikasi kebersihan tertentu.
Kesimpulan
Cleanroom semikonduktor adalah investasi strategis yang menentukan keberhasilan produksi chip. Dari pemilihan kelas ISO yang tepat, desain sistem HVAC dengan MAU, RCU, dan FFU, hingga pemilihan filter HEPA atau ULPA, setiap detail harus direncanakan dengan cermat. Kesalahan dalam desain bisa menyebabkan kegagalan produksi massal dan kerugian finansial yang sangat besar.
Jika Anda sedang merencanakan pembangunan atau renovasi fasilitas cleanroom untuk industri semikonduktor, elektronik, atau industri presisi lainnya, percayakan pada tim ahli Kontraktor HVAC. Kami berpengalaman dalam merancang, membangun, dan menginstalasi sistem HVAC cleanroom sesuai standar ISO 14644, mulai dari konsultasi awal, desain konsep, fabrikasi, instalasi, hingga commissioning dan validasi. Hubungi kami sekarang untuk diskusi gratis tentang kebutuhan cleanroom Anda.
