Sistem tata udara pada gedung bertingkat tidak akan berfungsi optimal tanpa saluran distribusi udara yang tepat. Ducting AC adalah komponen vital yang menyalurkan udara dingin dari unit pendingin ke setiap ruangan. Namun, tidak semua material ducting cocok untuk setiap kondisi. Memahami jenis-jenis ducting AC untuk gedung sangat penting agar efisiensi sistem HVAC tetap terjaga dan biaya operasional tidak membengkak.

Dalam artikel ini kita akan membahas secara lengkap tiga jenis utama material ducting yang paling umum digunakan di Indonesia: ducting galvanis, ducting fleksibel, dan ducting berinsulasi. Masing-masing punya kelebihan, kekurangan, serta aplikasi terbaiknya sendiri.

Apa Itu Ducting AC dan Fungsinya?

Ducting adalah saluran berbentuk pipa atau kotak yang terbuat dari berbagai material, berfungsi mengalirkan udara dingin (supply air) dan mengembalikan udara ruangan (return air) ke unit AC. Dalam sistem AC sentral atau VRV/VRF, ducting menjadi jalur utama distribusi udara ke setiap zona gedung.

Fungsi utama ducting meliputi:

• Mendistribusikan udara dingin secara merata ke seluruh ruangan
• Mengalirkan udara balik ke unit evaporator untuk didinginkan kembali
• Mengurangi kebisingan aliran udara bila didesain dengan benar
• Menjaga kualitas udara dalam ruangan melalui jalur distribusi yang higienis

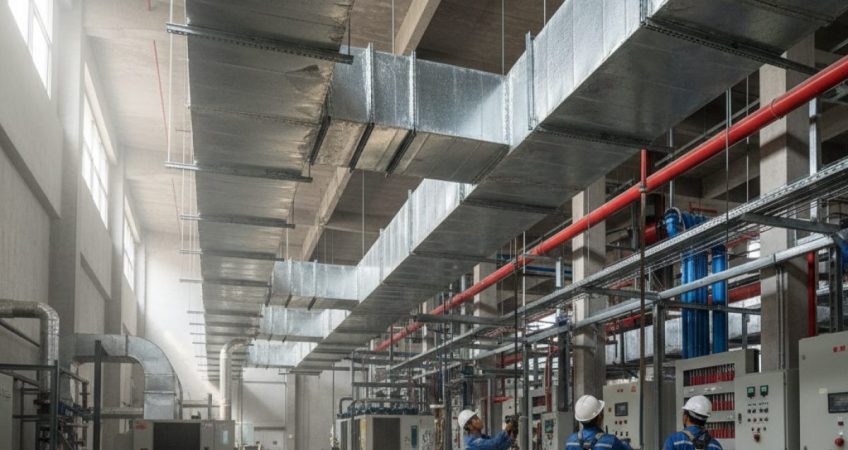

1. Ducting Galvanis (Sheet Metal Duct)

Ducting galvanis adalah jenis yang paling populer dan banyak digunakan pada gedung komersial, perkantoran, rumah sakit, hingga pusat perbelanjaan. Materialnya berupa lembaran baja ringan yang dilapisi seng (galvanized steel) sehingga tahan karat dan cukup kuat.

Kelebihan Ducting Galvanis

• Tahan lama — bisa bertahan 15–25 tahun dengan perawatan minimal
• Kebocoran udara minimal — sambungan bisa dikencangkan dan diberi sealant
• Tahan tekanan tinggi — cocok untuk sistem AC sentral dengan static pressure besar
• Ukuran dapat dikustomisasi — bisa dibuat persegi panjang, lingkaran, atau bentuk khusus sesuai kebutuhan
• Permukaan halus — menghasilkan pressure drop lebih rendah dibanding ducting fleksibel

Kekurangan Ducting Galvanis

• Biaya fabrikasi lebih tinggi — perlu pengerjaan di workshop atau oleh ahli sheet metal
• Pemasangan lebih rumit — membutuhkan tenaga terampil dan peralatan khusus
• Konduktivitas termal tinggi — harus diberi insulasi luar agar tidak terjadi kondensasi
• Berat — memerlukan support/hanger yang cukup kuat

Ducting galvanis sangat direkomendasikan untuk proyek jangka panjang seperti gedung perkantoran, hotel, rumah sakit, dan pabrik yang membutuhkan sistem HVAC andal.

2. Ducting Fleksibel (Flexible Duct)

Ducting fleksibel terbuat dari kawat spiral yang dilapisi lapisan aluminium atau plastik, dengan insulasi fiberglass di bagian luar. Jenis ini populer karena kemudahan pemasangannya, terutama untuk percabangan terakhir menuju diffuser atau grille.

Kelebihan Ducting Fleksibel

• Mudah dipasang — cukup ditarik dan dipotong sesuai panjang yang dibutuhkan
• Fleksibel secara geometri — bisa dibelokkan mengikuti struktur bangunan
• Ringan — tidak memerlukan support yang rumit
• Harga lebih terjangkau — biaya material dan pemasangan lebih rendah
• Insulasi terintegrasi — sudah dilapisi insulator sehingga tidak perlu tambahan

Kekurangan Ducting Fleksibel

• Pressure drop tinggi — permukaan dalam tidak selicin ducting galvanis
• Mudah kusut dan tertekuk — jika dipasang terlalu panjang atau melengkung tajam, aliran udara terganggu
• Daya tahan lebih rendah — mudah robek atau bocor, terutama jika terkena benda tajam
• Tidak cocok untuk tekanan tinggi — hanya untuk sistem dengan static pressure rendah hingga sedang
• Panjang maksimal terbatas — idealnya tidak lebih dari 1,5–2 meter per cabang

Ducting fleksibel paling cocok digunakan sebagai last connection dari ducting utama galvanis ke diffuser atau di area renovasi yang sulit dijangkau ducting kaku.

3. Ducting Insulasi / Duct Board

Duct board adalah material ducting yang terbuat dari papan fiberglass kaku dengan lapisan aluminium foil di kedua sisinya. Jenis ini menggabungkan fungsi saluran udara dan insulasi termal dalam satu produk.

Kelebihan Duct Board

• Isolasi termal bawaan — tidak perlu insulasi tambahan, mengurangi biaya material
• Peredaman suara alami — material fiberglass menyerap kebisingan aliran udara
• Ringan dan mudah dipotong — fabrikasi lebih cepat dibanding galvanis
• Tidak berkarat — cocok untuk area dengan kelembaban tinggi

Kekurangan Duct Board

• Kekuatan mekanis rendah — lebih mudah rusak akibat benturan
• Tidak tahan tekanan tinggi — maksimal static pressure sekitar 2 inch WG
• Lebih sulit dibersihkan — permukaan dalam lebih kasar, bisa menjadi sarang debu
• Rentan terhadap jamur — jika kelembaban tinggi dan tidak dirawat, fiberglass bisa menjadi media tumbuh jamur

Duct board banyak digunakan di gedung dengan kebutuhan peredaman suara tinggi seperti studio, ruang meeting, atau perpustakaan.

Perbandingan Ketiga Jenis Ducting AC

Aspek	Ducting Galvanis	Ducting Fleksibel	Duct Board
Daya tahan	Sangat tinggi	Sedang	Rendah–sedang
Pressure drop	Rendah	Tinggi	Sedang
Biaya material	Tinggi	Rendah	Sedang
Kemudahan instalasi	Rendah	Tinggi	Sedang
Perlu insulasi tambahan	Ya	Tidak	Tidak
Cocok untuk tekanan	Tinggi	Rendah–sedang	Sedang

Cara Memilih Ducting AC yang Tepat untuk Gedung Anda

Pemilihan material ducting tidak bisa sembarangan. Beberapa faktor yang perlu dipertimbangkan:

1. Jenis sistem HVAC — AC sentral dengan chiller biasanya membutuhkan ducting galvanis karena tekanan udaranya lebih tinggi. Sistem split duct atau VRV/VRF bisa menggunakan kombinasi galvanis dan fleksibel.
2. Luas dan tata letak gedung — ducting utama jarak jauh sebaiknya galvanis. Cabang pendek ke diffuser bisa pakai fleksibel.
3. Anggaran proyek — jika budget terbatas, kombinasi ducting galvanis untuk jalur utama dan fleksibel untuk cabang bisa menjadi solusi optimal.
4. Tingkat kebisingan yang diizinkan — untuk area yang membutuhkan ketenangan, duct board bisa menjadi pilihan.
5. Standar pemeliharaan — ducting galvanis lebih mudah dibersihkan dan diinspeksi secara berkala.

Pentingnya Perhitungan Ducting yang Tepat

Memilih material saja tidak cukup. Desain ducting harus dihitung secara akurat menggunakan metode equal friction atau static regain agar distribusi udara merata dan pressure drop minimal. Perhitungan yang salah bisa mengakibatkan beberapa ruangan terasa pengap sementara yang lain terlalu dingin. Pelajari lebih lanjut tentang cara perhitungan ducting AC secara sederhana untuk memahami dasar-dasar desain saluran udara.

FAQ Seputar Ducting AC untuk Gedung

Apa perbedaan ducting AC galvanis dan fleksibel?

Ducting galvanis terbuat dari lembaran baja berlapis seng yang kaku dan tahan lama, cocok untuk jalur utama dengan tekanan tinggi. Ducting fleksibel terbuat dari kawat spiral dan lapisan aluminium yang lentur, lebih mudah dipasang tetapi memiliki pressure drop lebih tinggi dan daya tahan lebih rendah.

Apakah ducting fleksibel boleh dipasang panjang?

Sebaiknya tidak lebih dari 1,5–2 meter per cabang. Pemasangan yang terlalu panjang atau melengkung tajam akan menyebabkan tekanan turun drastis dan aliran udara tidak optimal.

Ducting mana yang paling awet?

Ducting galvanis memiliki umur pakai paling panjang, bisa mencapai 15–25 tahun dengan perawatan yang baik. Duct board dan fleksibel memiliki umur lebih pendek, sekitar 5–10 tahun tergantung kondisi lingkungan.

Apakah ducting AC perlu dirawat secara berkala?

Sangat perlu. Pembersihan ducting secara berkala mencegah penumpukan debu, jamur, dan bakteri yang bisa menurunkan kualitas udara dalam ruangan dan efisiensi sistem HVAC secara keseluruhan.

Kesimpulan

Setiap jenis ducting AC — galvanis, fleksibel, dan duct board — memiliki karakteristik, kelebihan, serta kekurangannya masing-masing. Untuk gedung komersial dan perkantoran, ducting galvanis tetap menjadi pilihan utama karena ketahanan dan efisiensinya. Namun, kombinasi dengan ducting fleksibel pada cabang akhir atau duct board di area yang membutuhkan peredaman suara bisa menjadi strategi yang tepat.

Kunci utama sistem ducting yang optimal adalah perencanaan yang matang, pemilihan material sesuai kebutuhan, dan perhitungan desain yang akurat. Jika Anda sedang merencanakan sistem HVAC untuk gedung atau bangunan komersial dan membutuhkan konsultasi serta jasa instalasi ducting profesional, tim kami siap membantu. Kunjungi halaman layanan kami untuk informasi selengkapnya tentang jasa desain dan instalasi HVAC, atau hubungi kami sekarang untuk diskusi gratis mengenai kebutuhan ducting proyek Anda.
