Kecepatan udara pada ducting AC adalah parameter penting dalam desain sistem tata udara gedung yang menentukan kebisingan, tekanan statis, dan efisiensi energi sistem HVAC. Nilai kecepatan udara yang tidak sesuai dapat menyebabkan ducting berdengung, konsumsi listrik kipas membengkak, atau distribusi udara tidak merata ke ruangan. Dalam artikel ini kami bahas standar kecepatan udara ducting AC yang lazim dipakai di Indonesia serta cara menghitungnya untuk proyek gedung Anda.

Berapa Standar Kecepatan Udara pada Ducting AC?

Standar kecepatan udara pada ducting AC untuk gedung di Indonesia umumnya mengacu pada rekomendasi ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) dan SNI 03-6389-2000 tentang tata cara perancangan sistem ventilasi dan pengkondisian udara. Untuk ducting utama (main trunk) kecepatan yang dianjurkan berkisar antara 5 hingga 8 meter per detik, sedangkan untuk ducting cabang (branch) antara 3 hingga 5 meter per detik, dan untuk ducting ujung (dekat diffuser) antara 1,5 hingga 3 meter per detik. Rentang ini dipilih untuk menyeimbangkan gesekan saluran (pressure drop) yang rendah dan tingkat kebisingan yang masih nyaman bagi penghuni gedung perkantoran, hotel, maupun rumah sakit.

Standar yang lebih spesifik dapat berbeda tergantung jenis penghuni ruang. Pada gedung perkantoran, ASHRAE Handbook merekomendasikan kecepatan maksimum 7,5 m/s di ducting utama dan 5 m/s di ducting cabang, sedangkan untuk hotel atau rumah sakit angkanya diturunkan 10-15 persen untuk menjaga senyap di malam hari. Kecepatan di atas 10 m/s sudah mulai menimbulkan suara desis dan getaran yang mengganggu, kecuali pada sistem ducting industri yang memang tidak mementingkan kenyamanan akustik.

Mengapa Kecepatan Udara dalam Ducting Harus Dikontrol?

Kecepatan udara ducting yang terlalu tinggi menyebabkan tiga masalah utama: kebisingan aerodinamis, pressure drop berlebih, dan erosi dinding ducting seiring waktu. Kebisingan timbul ketika aliran udara turbulen bertemu dengan sambungan ducting, belokan tajam, atau damper yang menyempitkan saluran. Pressure drop yang berlebihan memaksa fan atau blower bekerja lebih keras sehingga konsumsi daya listrik meningkat secara signifikan.

Di sisi lain, kecepatan udara yang terlalu rendah membuat ducting menjadi terlalu besar untuk debit udara yang sama, sehingga biaya material dan ruang instalasi membengkak. Desain ducting yang optimal berada di titik tengah antara dua ekstrem ini, yaitu pada kecepatan yang meminimalkan kebisingan dan pressure drop tanpa membuat dimensi ducting tidak ekonomis. Perhitungan yang cermat penting terutama pada sistem perhitungan ducting AC secara sederhana yang sering dipakai oleh konsultan HVAC di Indonesia.

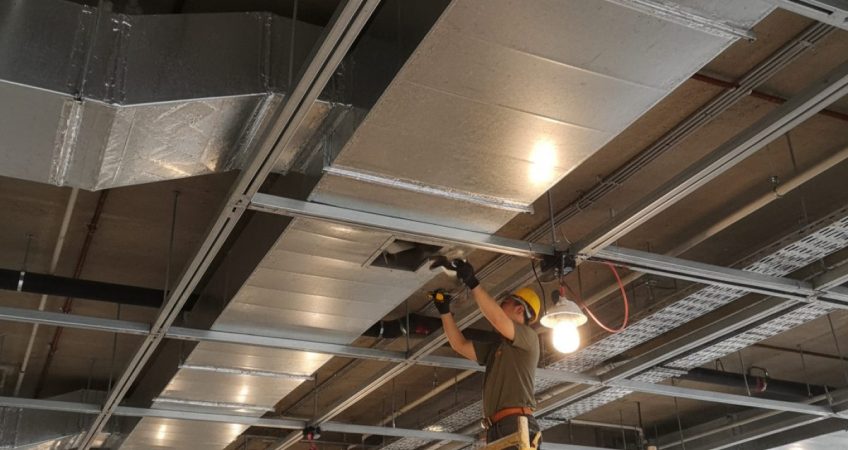

Sebagai gambaran nyata proses fabrikasi ducting, simak dokumentasi tim kami dalam video CARA PEMBUATAN DUCTING AC PU POLYURETHANE MUDAH DAN RAPIH berikut.

Faktor yang Memengaruhi Kecepatan Udara pada Sistem Ducting

Beberapa faktor utama yang menentukan kecepatan udara dalam ducting AC adalah debit aliran udara (flow rate), luas penampang ducting, material dan kekasaran permukaan dalam ducting, serta jumlah belokan, percabangan, dan fitting lainnya. Debit udara biasanya sudah ditentukan dari beban pendingin ruangan, sehingga kecepatan udara menjadi fungsi dari luas penampang ducting yang dipilih. Semakin kecil luas penampang, semakin tinggi kecepatan udara untuk debit yang sama.

Material ducting juga berperan penting. Ducting dari galvanis cenderung lebih licin dibandingkan ducting fleksibel (flexible duct) yang permukaannya bergelombang, sehingga kecepatan udara pada flex duct perlu diturunkan 20-30 persen untuk menghindari pressure drop yang tinggi. Material insulasi ducting yang menempel di permukaan luar tidak memengaruhi gesekan dalam, tetapi ketebalan insulasinya memengaruhi suhu suplai udara sampai ke ruangan. Untuk memahami lebih lanjut tentang material insulasi ducting AC, Anda dapat membaca artikel khusus kami.

Cara Menghitung Kecepatan Udara pada Ducting AC

Kecepatan udara dalam ducting dihitung dengan rumus dasar: V = Q / A, di mana V adalah kecepatan dalam meter per detik, Q adalah debit aliran udara dalam meter kubik per detik (m³/s), dan A adalah luas penampang ducting dalam meter persegi (m²). Untuk ducting persegi panjang, luas penampang dihitung dari lebar dikali tinggi. Untuk ducting bulat, luas dihitung dari π x (diameter/2)².

Contoh perhitungan: sebuah ducting utama berdimensi 600 mm x 400 mm (lebar x tinggi) mengalirkan udara sebesar 2.000 CFM atau sekitar 0,944 m³/s. Luas penampangnya adalah 0,6 x 0,4 = 0,24 m². Maka kecepatan udaranya adalah 0,944 / 0,24 = 3,93 m/s. Angka ini berada dalam rentang yang dianjurkan untuk ducting utama gedung perkantoran. Untuk ducting fleksibel berdiameter 250 mm dengan debit 500 CFM (0,236 m³/s), luas penampangnya π x (0,125)² = 0,049 m², sehingga kecepatannya 0,236 / 0,049 = 4,82 m/s. Nilai ini masih wajar untuk flex duct tetapi perlu dikonfirmasi dengan data pressure drop dari pabrikan.

Dalam praktiknya, konsultan HVAC menggunakan diagram gesekan (friction chart) atau software duct sizer untuk menentukan kecepatan dan pressure drop secara simultan. Pendekatan yang umum dipakai adalah metode static regain dan metode equal friction, di mana kecepatan diturunkan secara bertahap dari ducting utama ke cabang untuk menjaga tekanan statis tetap stabil.

Hubungan Kecepatan Udara dengan Pressure Drop Ducting

Pressure drop pada ducting AC berbanding kuadrat dengan kecepatan udara, sesuai persamaan Darcy-Weisbach. Artinya, jika kecepatan udara dinaikkan dua kali lipat, pressure drop akan naik sekitar empat kali lipat. Inilah mengapa ducting dengan kecepatan tinggi memerlukan fan dengan tekanan statis yang besar dan daya motor yang lebih tinggi. Total pressure drop dalam sistem ducting terdiri dari gesekan sepanjang saluran lurus ditambah kerugian minor pada belokan, percabangan, transisi, dan fitting.

Dalam desain sistem instalasi AC central, konsultan biasanya menetapkan batas maksimum pressure drop total antara 250 hingga 500 Pa (tergantung jenis fan dan jarak ducting). Jika kecepatan udara terlalu tinggi sehingga pressure drop melebihi batas, solusinya bukan mengganti fan melainkan memperbesar dimensi ducting untuk menurunkan kecepatan. Rancangan ducting yang baik mensirkulasikan udara dengan efisien tanpa membebani fan secara berlebihan.

Standar Kecepatan Udara Berdasarkan Jenis Ducting dan Aplikasi Gedung

Kecepatan udara ducting perlu disesuaikan dengan jenis penghuni dan fungsi ruang. Tabel berikut merangkum rekomendasi umum berdasarkan ASHRAE dan praktik di Indonesia:

• Perkantoran dan area komersial umum: ducting utama 6-8 m/s, ducting cabang 4-5 m/s, ujung diffuser 2-3 m/s.
• Hotel, rumah sakit, dan hunian: ducting utama 5-6 m/s, ducting cabang 3-4 m/s, ujung diffuser 1,5-2,5 m/s.
• Gedung pendidikan, perpustakaan, auditorium: ducting utama 5-7 m/s, ducting cabang 3-4 m/s, ujung diffuser 1,5-2 m/s.
• Pabrik, gudang industri, dan parkir: ducting utama 8-12 m/s, ducting cabang 5-8 m/s, kebisingan bukan prioritas.
• Laboratorium dan cleanroom: ducting utama 5-7 m/s, ducting cabang 3-5 m/s, prioritas pada stabilitas tekanan dan filtrasi.
• Flexible duct untuk semua aplikasi: maksimum 5 m/s di cabang untuk menghindari pressure drop tinggi.

Nilai di atas berlaku untuk ducting dengan panjang sedang (10-30 meter). Untuk ducting yang sangat panjang di atas 50 meter, kecepatan perlu diturunkan 10-15 persen untuk mengompensasi akumulasi gesekan. Sebaliknya, untuk ducting pendek di bawah 10 meter, kecepatan bisa sedikit dinaikkan selama tetap dalam batas kebisingan yang diizinkan.

Pertanyaan yang Sering Diajukan

Berapa kecepatan udara ideal untuk ducting AC gedung perkantoran?

Kecepatan udara ideal untuk ducting AC gedung perkantoran adalah 6-8 m/s pada ducting utama dan 4-5 m/s pada ducting cabang. Rentang ini memberikan keseimbangan antara dimensi ducting yang ekonomis dan tingkat kebisingan yang masih di bawah 35-40 NC (Noise Criteria) sesuai standar kenyamanan akustik gedung komersial.

Apakah kecepatan udara tinggi selalu tidak baik untuk ducting?

Tidak selalu. Kecepatan udara tinggi (8-12 m/s) dapat diterima di ducting pabrik, gudang, dan area parkir yang tidak memerlukan kenyamanan akustik. Namun untuk gedung perkantoran, hotel, rumah sakit, dan hunian, kecepatan di atas 8 m/s akan menimbulkan kebisingan dan getaran yang mengganggu penghuni.

Bagaimana cara mengukur kecepatan udara ducting di lapangan?

Kecepatan udara ducting diukur menggunakan anemometer termal atau hot-wire anemometer yang ditempatkan di titik pengukuran yang sudah dilubangi (test hole) pada dinding ducting. Pengukuran dilakukan pada beberapa titik lintang penampang untuk mendapatkan kecepatan rata-rata yang representatif. Hasil pengukuran kemudian dibandingkan dengan nilai desain untuk mengetahui apakah sistem perlu di-balancing.

Berapa maksimum pressure drop yang wajar untuk ducting gedung?

Pressure drop total ducting gedung yang wajar adalah antara 100 hingga 300 Pa untuk sistem ducting dengan panjang 20-40 meter menggunakan filter standar. Jika pressure drop melebihi 500 Pa, efisiensi fan turun drastis dan konsumsi listrik meningkat 20-30 persen. Solusinya adalah memperbesar dimensi ducting atau mengurangi belokan tajam.

Kesimpulan

Kecepatan udara pada ducting AC merupakan parameter desain yang memengaruhi kebisingan, pressure drop, konsumsi energi, dan biaya instalasi sistem tata udara gedung. Standar kecepatan untuk ducting utama berkisar antara 5-8 m/s untuk gedung komersial dan harus diturunkan untuk aplikasi yang memerlukan kenyamanan akustik tinggi seperti rumah sakit dan hotel. Perhitungan kecepatan udara dapat dilakukan dengan rumus V = Q / A, namun desain ducting yang optimal memerlukan pertimbangan faktor gesekan, jenis material ducting, dan konfigurasi jaringan saluran udara.
