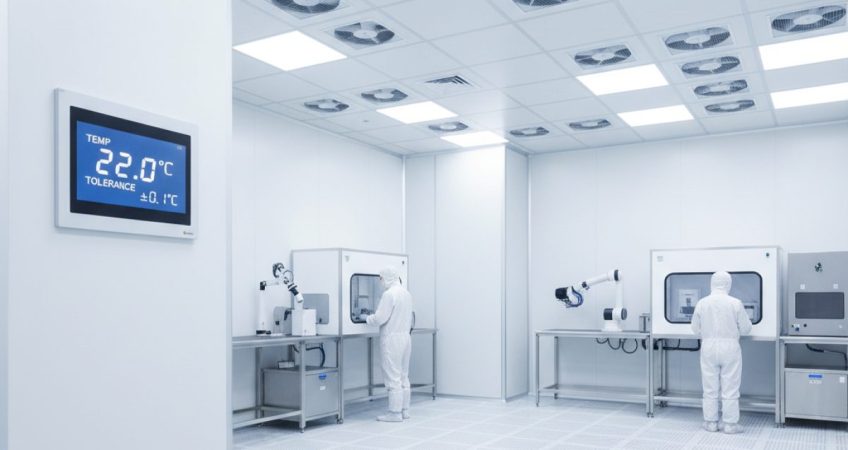

Dalam industri semikonduktor, kontrol suhu presisi cleanroom bukan sekadar kenyamanan — melainkan syarat mutlak keberhasilan produksi. Sebuah fabrikasi chip (wafer fab) beroperasi pada toleransi suhu yang sangat ketat, seringkali hingga ±0,1°C pada area kritis seperti litografi dan metrologi. Artikel ini membahas mengapa toleransi sekecil itu diperlukan, faktor-faktor yang menyebabkan penyimpangan suhu (drift), serta strategi sistem HVAC dan AC presisi yang mampu menjaganya.
Mengapa Suhu Harus Presisi di Cleanroom Semikonduktor?
Proses fabrikasi semikonduktor melibatkan ratusan langkah yang sangat sensitif terhadap perubahan suhu. Berikut beberapa dampak langsung dari fluktuasi suhu pada kualitas produk:
- Ekspansi termal material: Wafer silikon dan masker litografi memuai atau menyusut saat suhu berubah. Pada skala nanometer, perubahan dimensi sekecil 0,1 mikron dapat menyebabkan pola sirkuit tidak sejajar (misalignment) dan menurunkan yield produksi.
- Akurasi litografi: Alat lithography stepper dan scanner memerlukan suhu yang sangat stabil untuk memproyeksikan pola sirkuit dengan presisi nanometer. Suhu yang meleset 0,5°C sudah cukup untuk menggeser fokus optik.
- Laju reaksi kimia: Proses deposisi dan etsa kimia sangat bergantung pada suhu. Fluktuasi suhu dapat menyebabkan ketebalan lapisan tidak seragam dan hasil etsa yang tidak konsisten.
- Stabilitas alat ukur metrologi: Alat inspeksi dan pengukuran memerlukan lingkungan isotermal agar hasil pengukuran dapat diandalkan dan reproducible.
Sebagai gambaran nyata, simak dokumentasi kami dalam video Tur CLEANROOM Instalasi Lengkap dari Panel, FFU, hingga Split Duct Daikin 20 PK berikut.
Toleransi Suhu Cleanroom per Area Produksi
Tidak semua area di dalam fabrik semikonduktor memiliki persyaratan suhu yang sama. Berikut rentang toleransi tipikal berdasarkan fungsi ruang:
| Area | Suhu Target | Toleransi | Kelas ISO |
|---|---|---|---|
| Litografi (photo) | 22°C | ±0,1°C | ISO 3–5 |
| Metrologi & inspeksi | 22°C | ±0,2°C | ISO 5 |
| Deposisi & etsa | 22–24°C | ±0,5°C | ISO 5–6 |
| Assembly & packaging | 22–24°C | ±1,0°C | ISO 6–8 |
Area litografi dan metrologi jelas menjadi zona paling kritis. Untuk mencapai konsistensi di level ±0,1°C, sistem HVAC konvensional tidak lagi mencukupi — diperlukan instalasi AC presisi yang dirancang khusus untuk cleanroom.
Penyebab Drift Suhu pada Cleanroom
Penyimpangan suhu (drift) dapat bersumber dari berbagai faktor, baik internal maupun eksternal:
1. Beban Kalor dari Proses Produksi
Mesin-mesin fabrikasi menghasilkan panas yang sangat bervariasi sepanjang hari. Alat litografi, dry etch, dan furnace dapat mengeluarkan beban kalor sensibel tinggi dalam waktu singkat. Sistem HVAC harus mampu merespons perubahan beban ini secara real-time.
2. Variasi Beban Manusia dan Pencahayaan
Jumlah operator yang masuk ke area bersih, pencahayaan tinggi (500–1000 lux), dan peralatan portabel semuanya menyumbang beban kalor yang tidak tetap.
3. Fluktuasi Udara Luar
Suhu dan kelembapan udara luar yang berubah sepanjang hari — terutama di iklim tropis Indonesia — menuntut sistem Make-Up Air Unit (MAU) yang responsif. Baca selengkapnya tentang sistem HVAC yang dirancang khusus untuk cleanroom.
4. Inersia Termal Ruang
Volume ruang yang besar dengan dinding sandwich panel dan lantai raised floor memiliki inersia termal tertentu. Sistem kontrol yang lambat akan menyebabkan suhu overshoot dan undershoot.
Strategi Sistem AC Presisi dan Kontrol PID
Untuk mencapai kontrol suhu presisi cleanroom pada level ±0,1°C, diperlukan pendekatan sistemik yang mencakup perangkat keras dan algoritma kontrol:
Precision Air Conditioning (PAC) Unit
AC presisi berbeda dari AC komersial biasa dalam beberapa aspek penting:
- Sensor suhu presisi tinggi: Menggunakan RTD PT100 atau termistor dengan akurasi ±0,03°C, bukan sensor thermistor murah yang biasa dipakai AC split.
- Modulasi kapasitas: Kompresor inverter dengan modulasi kontinu (bukan on/off) sehingga suhu suplai udara tetap stabil tanpa lonjakan.
- Reheat elektrik atau hot gas bypass: Memungkinkan dehumidifikasi tanpa menurunkan suhu ruang secara berlebihan.
- EC fan (electronically commutated): Kipas dengan kontrol kecepatan presisi untuk menjaga volume udara konstan meskipun filter mulai tersumbat.
Kontrol PID (Proportional-Integral-Derivative)
Algoritma PID adalah tulang punggung kontrol suhu presisi:
- Proportional (P): Merespons besarnya error suhu secara proporsional. Semakin besar selisih suhu aktual dari setpoint, semakin besar koreksi yang diberikan.
- Integral (I): Mengakumulasi error dari waktu ke waktu untuk menghilangkan offset steady-state. Ini penting untuk mencapai suhu tepat di setpoint.
- Derivative (D): Mengantisipasi laju perubahan error sehingga sistem dapat mengerem sebelum overshoot terjadi.
Implementasi PID yang baik pada programmable logic controller (PLC) atau building management system (BMS) memungkinkan PAC merespons perubahan beban kalor dalam hitungan detik tanpa osilasi.
Tata Letak Suplai Udara
Distribusi udara yang seragam sama pentingnya dengan kapasitas pendinginan. Cleanroom semikonduktor kelas ISO 3–5 menggunakan plafon FFU (fan filter unit) dengan cakupan 100% untuk menghasilkan aliran unidirectional (laminar). Udara dingin turun secara vertikal dan melewati raised floor berlubang sebagai jalur return. Konfigurasi ini meminimalkan zona mati (dead zone) dan menjaga gradien suhu di seluruh area kerja tetap minimal.
Pemantauan dan Kalibrasi Berkelanjutan
Kontrol suhu presisi cleanroom tidak akan berhasil tanpa sistem pemantauan yang andal:
- Sensor temperatur tersebar: Minimal 1 sensor per 10–15 m² di area kritis litografi, ditempatkan pada ketinggian zona kerja (90–120 cm dari lantai).
- Kalibrasi rutin: Sensor suhu dan kelembapan harus dikalibrasi setiap 3–6 bulan terhadap standar tertelusur (traceable).
- Data logging real-time: Sistem BMS mencatat data suhu setiap 1–5 menit dan memicu alarm jika suhu menyimpang dari batas yang ditetapkan.
- Trend analysis: Analisis tren jangka panjang membantu mendeteksi degradasi performa sistem sebelum menyebabkan kegagalan.
Kesimpulan
Kontrol suhu presisi cleanroom semikonduktor dengan toleransi ±0,1°C bukanlah sekadar spesifikasi desain — melainkan kebutuhan operasional yang menentukan keberhasilan produksi chip. Dari pemilihan AC presisi dengan sensor akurat, implementasi kontrol PID, hingga tata letak suplai udara laminar, setiap aspek harus dirancang dan diintegrasikan secara profesional.
Kesalahan dalam desain sistem HVAC untuk area kritis ini dapat menyebabkan fluktuasi suhu yang mengurangi yield produksi, meningkatkan biaya rework, dan bahkan merusak peralatan bernilai miliaran rupiah. Oleh karena itu, kerja sama dengan kontraktor HVAC profesional yang berpengalaman dalam cleanroom semikonduktor menjadi langkah yang sangat dianjurkan.
