Laminar air flow cleanroom adalah konsep inti dalam desain ruang bersih yang banyak diterapkan pada industri semikonduktor, farmasi, dan rumah sakit. Prinsip laminar air flow cleanroom adalah menciptakan aliran udara searah (unidirectional) yang bergerak paralel dan seragam, sehingga partikel kontaminan terdorong keluar dari area kerja tanpa sempat menyebar. Berbeda dengan aliran turbulen yang justru mengaduk debu, konsep ini menjadi kunci untuk mencapai kelas kebersihan ketat yang dipersyaratkan pada produksi chip dan obat-obatan.

Pada artikel ini, kami akan menguraikan apa itu laminar air flow cleanroom, perbedaannya dengan aliran turbulen, kecepatan udara ideal, serta pengaruhnya terhadap kelas kebersihan menurut standar ISO 14644. Dengan memahami konsep ini, Anda dapat mengambil keputusan desain yang tepat dan menghindari kesalahan yang berdampak pada hasil produksi.

Apa Itu Laminar Air Flow Cleanroom?

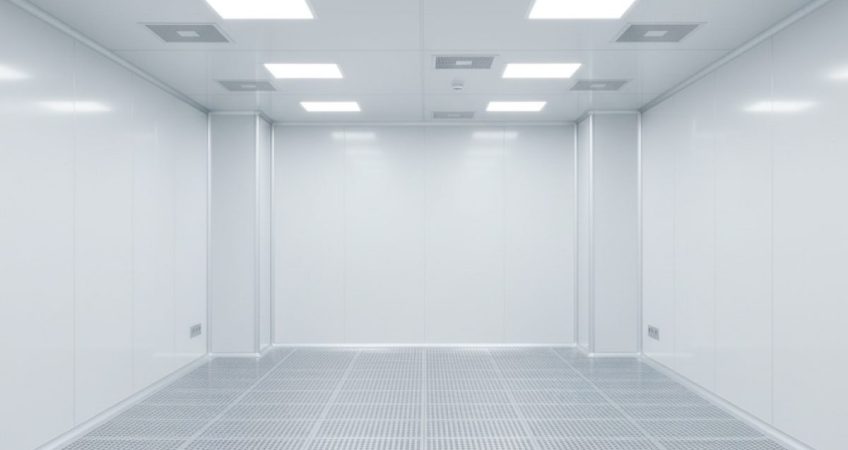

Laminar air flow cleanroom merujuk pada sistem aliran udara di mana partikel udara bergerak dalam garis lurus yang sejajar dengan kecepatan yang relatif sama. Udara bersih yang telah difilter melalui HEPA atau ULPA didistribusikan dari langit-langit (plafon) melalui diffuser atau filter yang menutupi seluruh permukaan atas ruangan, kemudian mengalir ke bawah secara vertikal menuju lantai yang berfungsi sebagai jalur keluarnya udara.

Aliran ini disebut unidirectional karena arahnya satu arah dan tidak berubah-ubah. Karena partikel kontaminan yang muncul di area kerja langsung terbawa aliran udara ke bawah dan keluar, risiko kontaminasi silang menjadi sangat kecil. Inilah alasan mengapa laminar air flow cleanroom menjadi pilihan utama untuk area yang paling kritis, seperti ruang litografi pada industri semikonduktor dan laminar air supply ceiling pada fasilitas medis.

Perbedaan Aliran Unidirectional dan Turbulen

Untuk memahami laminar air flow cleanroom, Anda perlu mengenal dua jenis pola aliran udara yang umum digunakan:

• Aliran unidirectional (laminar): Udara bergerak searah, paralel, dan seragam dari plafon ke lantai. Partikel langsung dihembus keluar dari area kerja, sehingga kebersihan rata-rata tercapai dalam waktu singkat.
• Aliran non-unidirectional (turbulen): Udara bergerak berputar dan tidak beraturan. Partikel dapat bertahan lebih lama dan berisiko mengendap pada produk. Pola ini umum pada kelas kebersihan yang lebih longgar, seperti ISO 7 hingga ISO 9.

Semakin ketat kelas kebersihan yang dibutuhkan, maka semakin besar pula cakupan area plafon yang harus berupa filter penghasil aliran unidirectional. Pada kelas ISO 5 ke atas, hampir seluruh plafon harus ditutup filter agar aliran udara benar-benar seragam dan tidak ada daerah mati (dead zone).

Kecepatan Udara Ideal pada Laminar Air Flow Cleanroom

Kecepatan udara merupakan parameter penting yang menentukan efektivitas laminar air flow cleanroom. Pada umumnya, kecepatan udara yang direkomendasikan berkisar antara 0,3 hingga 0,5 meter per detik pada permukaan kerja. Rentang ini cukup untuk menghembus partikel keluar tanpa menimbulkan turbulensi berlebih yang justru mengganggu aliran.

Kecepatan yang terlalu rendah membuat partikel tidak terhembus keluar secara efektif, sementara kecepatan yang terlalu tinggi dapat menimbulkan turbulensi dan membawa kontaminan dari area sekitar. Karena itu, pengukuran kecepatan udara harus dilakukan pada titik yang representatif dan disesuaikan dengan kebutuhan masing-masing kelas kebersihan.

Sebagai gambaran nyata, simak dokumentasi kami dalam video Inilah Rahasia di Balik Clean Room ISO Class 7 yang Jarang Diketahui! berikut.

Pengaruh Laminar Air Flow terhadap Kelas Kebersihan

Standar ISO 14644-1 membagi ruang bersih ke dalam beberapa kelas berdasarkan jumlah partikel maksimum per meter kubik. Laminar air flow cleanroom berperan besar dalam menentukan kelas mana yang dapat dicapai oleh sebuah fasilitas:

• ISO 3 hingga ISO 5: Membutuhkan cakupan plafon filter hampir menyeluruh dengan aliran unidirectional vertikal. Umum dipakai pada fabrikasi wafer dan area litografi.
• ISO 6 hingga ISO 7: Dapat memakai kombinasi aliran unidirectional lokal dan aliran turbulen terkontrol. Sering diterapkan pada area perakitan dan pengemasan semikonduktor.
• ISO 8 hingga ISO 9: Umumnya memakai aliran turbulen dengan pergantian udara yang tinggi, tanpa harus menutup seluruh plafon dengan filter.

Dengan kata lain, semakin tinggi tingkat kebersihan yang ingin dicapai, maka desain laminar air flow cleanroom harus semakin menyeluruh dan teliti. Perancangan ini tidak bisa dilakukan secara asal karena akan menentukan apakah fasilitas Anda lulus uji validasi atau tidak.

Komponen Pendukung Laminar Air Flow Cleanroom

Agar laminar air flow cleanroom bekerja optimal, sejumlah komponen harus dirancang secara terpadu, antara lain:

• Filter HEPA atau ULPA: Berfungsi menyaring partikel hingga efisiensi sangat tinggi sebelum udara masuk ke ruangan.
• Langit-langit filter (laminar air supply ceiling): Menjadi sumber aliran udara unidirectional yang tersebar merata.
• Lantai berlubang (raised floor): Berfungsi sebagai jalur keluar udara kembali agar aliran tetap searah dan tidak terganggu.
• Sistem tekanan udara: Menjaga perbedaan tekanan antar-ruangan agar kontaminan dari luar tidak masuk.

Semua komponen ini harus dihitung kapasitasnya dengan cermat. Jika salah satu bagian tidak sesuai, hasil akhirnya bisa gagal memenuhi spesifikasi kebersihan dan berdampak pada kualitas produk.

Kapan Anda Membutuhkan Laminar Air Flow Cleanroom?

Tidak semua fasilitas membutuhkan aliran unidirectional penuh. Anda perlu mempertimbangkan laminar air flow cleanroom apabila:

• Produk Anda sangat sensitif terhadap partikel, seperti chip semikonduktor, sensor, atau perangkat optik.
• Proses produksi menuntut kelas kebersihan ISO 5 atau lebih ketat.
• Kontaminasi udara dapat menyebabkan kerugian finansial besar akibat produk cacat.
• Fasilitas Anda diwajibkan memenuhi standar tertentu oleh regulator atau klien.

Untuk kebutuhan dengan sensitivitas lebih rendah, desain aliran turbulen dengan pergantian udara yang memadai biasanya sudah cukup dan lebih hemat biaya.

Kesalahan Umum dalam Desain Laminar Air Flow Cleanroom

Banyak proyek cleanroom gagal memenuhi spesifikasi karena kesalahan desain yang sebenarnya dapat dihindari. Beberapa kesalahan yang kerap terjadi antara lain:

• Cakupan plafon filter yang tidak mencukupi sehingga muncul area mati tanpa aliran unidirectional.
• Kecepatan udara tidak diukur dan tidak diatur sesuai rentang yang disarankan.
• Posisi jalur return udara (lantai berlubang) yang salah sehingga aliran terganggu.
• Tekanan udara antar-ruangan tidak dijaga sehingga kontaminan masuk dari area kotor.
• Material dinding dan plafon yang melepaskan partikel dan tidak mudah dibersihkan.

Menghindari kesalahan-kesalahan tersebut membutuhkan pengalaman dan perhitungan yang matang sejak tahap desain. Karena itu, melibatkan kontraktor HVAC yang berpengalaman sangat disarankan.

FAQ tentang Laminar Air Flow Cleanroom

Apakah semua cleanroom harus memakai laminar air flow?

Tidak. Aliran unidirectional hanya diperlukan untuk kelas kebersihan yang ketat (umumnya ISO 5 ke atas). Untuk kelas yang lebih longgar, aliran turbulen dengan pergantian udara tinggi sudah cukup dan lebih ekonomis.

Berapa kecepatan udara yang ideal pada laminar air flow cleanroom?

Kecepatan yang umum direkomendasikan adalah 0,3 hingga 0,5 meter per detik pada permukaan kerja, disesuaikan dengan kebutuhan kelas kebersihan dan kondisi proses.

Apa perbedaan HEPA dan ULPA pada aliran unidirectional?

HEPA menyaring partikel hingga efisiensi tinggi, sedangkan ULPA lebih efektif untuk partikel yang sangat kecil dengan efisiensi lebih tinggi. ULPA umum dipakai pada aplikasi paling kritis seperti fabrikasi wafer.

Kesimpulan

Laminar air flow cleanroom adalah fondasi dari sistem ruang bersih dengan kelas kebersihan tinggi. Dengan memahami prinsip aliran unidirectional, kecepatan udara ideal, dan komponen pendukungnya, Anda dapat merancang fasilitas yang andal dan memenuhi standar ISO 14644. Desain yang tepat tidak hanya melindungi kualitas produk, tetapi juga menghemat biaya operasional dalam jangka panjang.
