Industri semikonduktor menuntut lingkungan produksi dengan tingkat kebersihan udara yang sangat tinggi — jauh melampaui ruang bersih pada industri lain. Untuk mencapai dan mempertahankan kelas kebersihan ISO 1 hingga ISO 5 di area fabrikasi wafer, dibutuhkan sistem HVAC cleanroom semikonduktor yang dirancang secara khusus. Sistem ini tidak sekadar mendinginkan ruangan; ia mengatur suhu, kelembapan, tekanan, aliran udara, dan filtrasi partikel secara presisi. Artikel ini akan mengupas tuntas arsitektur sistem HVAC cleanroom semikonduktor, terutama tiga komponen utamanya: Make-up Air Unit (MAU), Recirculation Unit atau Dry Cooling Coil (RCU/DCC), dan Fan Filter Unit (FFU).

Mengapa Sistem HVAC Cleanroom Semikonduktor Berbeda?

Dalam fabrikasi semikonduktor, partikel debu sekecil 0,1 mikron saja sudah cukup untuk merusak sirkuit terintegrasi pada wafer. Oleh karena itu, cleanroom semikonduktor kelas ISO 3 atau ISO 4 hanya memperbolehkan sedikit partikel per meter kubik udara. Untuk mencapai kondisi ini, sistem HVAC harus mampu:

• Menyaring udara hingga tingkat efisiensi sangat tinggi (HEPA H14 atau ULPA).
• Mengatur aliran udara secara unidirectional (laminar) agar partikel langsung terdorong keluar zona kritis.
• Menjaga suhu dalam rentang sempit, misalnya 22 °C ± 0,5 °C di area litografi.
• Mengontrol kelembapan relatif (RH) agar tetap stabil di kisaran 40–55% untuk mencegah korosi dan electrostatic discharge (ESD).
• Menjaga tekanan positif bertingkat agar kontaminan dari luar tidak masuk.

Semua fungsi itu dijalankan oleh tiga komponen utama yang bekerja secara terintegrasi: MAU, RCU/DCC, dan FFU. Ketiganya membentuk sirkulasi udara yang terkendali penuh, mulai dari udara segar dari luar hingga udara bersih yang dihembuskan ke ruang produksi.

Sebagai gambaran nyata, simak dokumentasi kami dalam video Proyek Clean room ruang produksi di Sei Mangkei berikut.

Make-up Air Unit (MAU): Pengolah Udara Segar

MAU adalah garda terdepan dalam sistem HVAC cleanroom semikonduktor. Tugasnya mengolah udara segar (fresh air) dari luar gedung sebelum disalurkan ke dalam sirkulasi. MAU menangani beban udara luar yang mengandung panas, kelembapan, dan polutan dari lingkungan sekitar.

Komponen Utama MAU

1. Pre-filter dan Medium Filter — Menangkap partikel kasar sebelum masuk ke komponen selanjutnya. Biasanya menggunakan filter G4/F5 hingga F8.
2. Cooling Coil — Mendinginkan dan mengondensasikan uap air untuk mengurangi kelembapan udara. Pada tahap ini, udara didinginkan hingga di bawah titik embun.
3. Heating Coil (Reheat) — Menghangatkan kembali udara ke suhu yang diinginkan setelah proses dehumidifikasi. Reheat diperlukan agar suhu supply tepat sesuai setpoint.
4. Chemical Filter — Khusus untuk cleanroom semikonduktor, MAU dilengkapi chemical filter untuk menyerap Airborne Molecular Contamination (AMC) seperti asam, basa, dan senyawa organik volatil (VOC) yang dapat merusak wafer.
5. Supply Fan — Mendorong udara yang sudah diolah menuju plenum atau langsung ke area cleanroom melalui ducting.

Udara yang keluar dari MAU sudah bersuhu dan berkelembapan terkendali, serta bebas dari partikel dan kontaminan molekuler. Namun, udara ini masih perlu dicampur dengan udara resirkulasi dan difilter lebih lanjut sebelum mencapai area kerja.

Recirculation Unit / Dry Cooling Coil (RCU/DCC)

RCU atau DCC berfungsi menghilangkan beban panas sensibel (sensible heat) yang dihasilkan oleh peralatan produksi, manusia, dan pencahayaan di dalam cleanroom. Tidak seperti MAU yang mengolah udara segar, RCU/DCC hanya menangani udara resirkulasi — udara yang sudah bersih dan dikembalikan dari ruang produksi.

Perbedaan RCU dan DCC

• RCU (Recirculation Unit) — Unit resirkulasi yang dilengkapi blower dan cooling coil kering. Udara dari plenum balik (return plenum) dihisap, didinginkan secara sensibel (tanpa kondensasi), lalu dikirim kembali ke plenum supply. RCU biasanya ditempatkan di atas plafon cleanroom (ceiling-mounted).
• DCC (Dry Cooling Coil) — Hanya berupa koil pendingin tanpa blower. DCC dipasang di jalur sirkulasi udara, dan aliran udaranya digerakkan oleh FFU. DCC lebih sederhana dan cocok untuk cleanroom dengan beban panas yang tidak terlalu tinggi.

Kunci dari RCU/DCC adalah koilnya bekerja dalam kondisi kering — tidak ada kondensasi air. Hal ini dicapai dengan menjaga suhu permukaan koil di atas titik embun udara ruangan. Dengan demikian, RCU/DCC tidak ikut mengatur kelembapan; fungsi kelembapan sepenuhnya ditangani oleh MAU.

Fan Filter Unit (FFU): Ujung Tombak Filtrasi Akhir

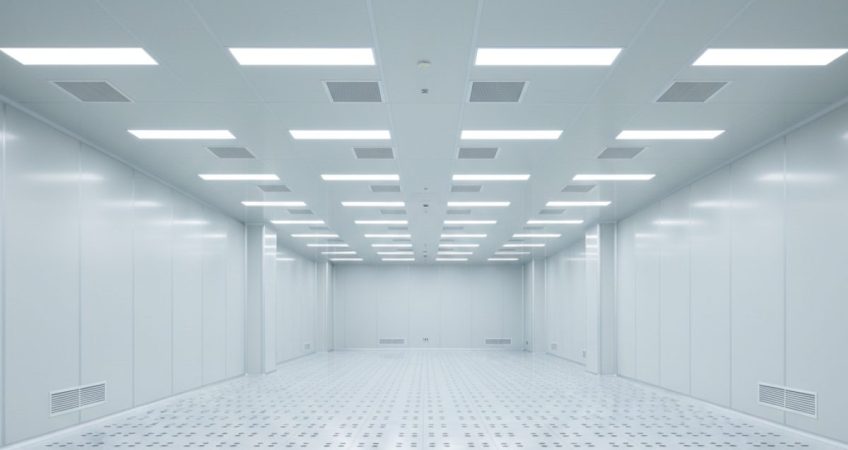

FFU adalah komponen paling krusial dalam sistem HVAC cleanroom semikonduktor. Setiap FFU adalah unit mandiri yang terdiri dari kipas (fan) dan filter HEPA/ULPA yang dipasang di plafon cleanroom. Udara yang sudah didinginkan oleh RCU/DCC dan/atau dari MAU dihembuskan oleh FFU melalui filter HEPA/ULPA langsung ke ruang produksi dengan aliran laminar vertikal.

Keunggulan Sistem FFU

• Modular dan fleksibel — Jumlah FFU dapat ditambah atau dikurangi sesuai perubahan kelas kebersihan atau tata letak mesin.
• Redundansi tinggi — Jika satu FFU mati, FFU lain tetap bekerja, sehingga kebersihan di area sekitarnya tidak terganggu total.
• Kontrol kecepatan individu — Kecepatan kipas tiap FFU dapat diatur untuk menyesuaikan pola aliran udara di area tertentu.
• Perawatan mudah — Filter dapat diganti dari dalam ruangan tanpa mengganggu struktur plafon.

Jumlah FFU yang dibutuhkan ditentukan oleh kelas ISO target, kecepatan aliran udara yang diinginkan (biasanya 0,3–0,5 m/detik untuk aliran unidirectional), dan luas plafon. Semakin tinggi kelas kebersihan (nomor ISO semakin kecil), semakin banyak FFU yang diperlukan per meter persegi.

Bagaimana Ketiganya Bekerja Bersama?

Berikut adalah alur kerja sistem HVAC cleanroom semikonduktor secara bertahap:

1. Udara segar dari luar masuk ke MAU, difilter, didinginkan, dikeringkan, dilewatkan chemical filter, lalu dihembuskan ke plenum sirkulasi.
2. Udara dari ruang produksi yang sudah mengandung panas sensibel kembali melalui raised floor (lantai berlubang) menuju return plenum di bawah lantai.
3. Udara balik tersebut lalu melewati RCU atau DCC yang mendinginkannya secara sensibel tanpa mengubah kadar air.
4. Udara yang sudah didinginkan (campuran dari MAU dan hasil resirkulasi yang sudah melalui RCU/DCC) masuk ke plenum atas (ceiling plenum).
5. FFU menghisap udara dari plenum atas, mendorongnya melalui filter HEPA/ULPA, dan menghembuskannya ke ruang produksi secara laminar vertikal.
6. Aliran laminar mendorong partikel ke bawah menuju return grille di lantai, lalu siklus berulang dari langkah 2.

Pembagian beban antara MAU dan RCU/DCC perlu diperhitungkan dengan cermat. MAU menangani beban laten (kelembapan) dan sebagian beban sensibel dari udara segar, sedangkan RCU/DCC menangani beban sensibel dari udara resirkulasi. Pendekatan ini memungkinkan kontrol suhu dan kelembapan yang independen dan presisi.

Pentingnya Desain HVAC yang Tepat untuk Cleanroom Semikonduktor

Kesalahan dalam merancang arsitektur MAU–RCU/DCC–FFU dapat berakibat fatal. Jika kapasitas MAU terlalu kecil, kelembapan tidak terkontrol dan muncul risiko korosi pada wafer. Jika jumlah FFU kurang, kecepatan aliran laminar turun dan partikel tidak terdorong keluar zona kritis. Jika RCU tidak mampu membuang beban panas sensibel, suhu ruangan naik dan memengaruhi akurasi proses litografi.

Oleh karena itu, perencanaan sistem HVAC cleanroom semikonduktor harus dilakukan oleh tenaga ahli yang berpengalaman. Setiap komponen harus dihitung berdasarkan data beban panas, kelas kebersihan target, luas ruangan, dan kondisi lingkungan sekitar. Untuk pemahaman lebih lanjut tentang prinsip dasar cleanroom, Anda dapat membaca artikel kami mengenai sistem cleanroom secara menyeluruh dan bagaimana sistem HVAC dirancang khusus untuk cleanroom agar suhu dan kelembapan tetap stabil.

FAQ Seputar Sistem HVAC Cleanroom Semikonduktor

Apa perbedaan utama MAU dan AHU biasa?

MAU memiliki chemical filter untuk menangani AMC dan dilengkapi kontrol kelembapan yang lebih presisi. AHU biasa tidak dirancang untuk menangani kontaminasi molekuler dan tidak memiliki kemampuan dehumidifikasi sedetail MAU untuk cleanroom.

Berapa kecepatan aliran udara ideal untuk cleanroom semikonduktor?

Untuk aliran unidirectional (laminar), kecepatan ideal berkisar 0,3–0,5 m/detik. Pada kelas ISO 3 atau lebih bersih, kecepatan bisa mencapai 0,5 m/detik atau lebih untuk memastikan partikel cepat terdorong keluar.

Apakah semua cleanroom semikonduktor perlu FFU?

Hampir semua cleanroom semikonduktor modern menggunakan FFU karena fleksibilitas dan redundansinya. Namun, cleanroom kelas rendah (ISO 7–8) dengan luas kecil kadang masih menggunakan sistem AHU sentral dengan HEPA filter di ceiling diffuser.

Berapa tekanan udara yang ideal untuk cleanroom semikonduktor?

Tekanan positif bertingkat (cascade pressure) diterapkan dengan selisih 5–15 Pa antar-ruang. Ruang paling bersih (litografi) memiliki tekanan tertinggi. Ruang kotor (gowning, airlock) memiliki tekanan lebih rendah.

Kesimpulan dan CTA

Sistem HVAC cleanroom semikonduktor yang andal bertumpu pada tiga pilar: MAU untuk mengolah udara segar, RCU/DCC untuk membuang beban panas sensibel, dan FFU untuk filtrasi akhir serta distribusi aliran laminar. Ketiganya harus dirancang, dihitung, dan diintegrasikan secara profesional agar cleanroom mampu mempertahankan kelas kebersihan yang dibutuhkan oleh industri chip.
