Sistem VAV (Variable Air Volume) pada AC central menjadi pilihan utama gedung perkantoran, hotel, dan pusat komersial di Indonesia karena kemampuannya menghemat energi secara signifikan. Berbeda dengan sistem konvensional yang mengalirkan udara dalam volume tetap, sistem VAV menyesuaikan aliran udara ke tiap zona berdasarkan kebutuhan aktual, sehingga fan AHU tidak perlu bekerja penuh terus-menerus. Artikel ini membahas cara kerja sistem VAV AC central gedung, perbedaannya dengan CAV, serta panduan penerapannya untuk berbagai jenis bangunan.
Apa Itu Sistem VAV pada AC Central?
Sistem VAV (Variable Air Volume) adalah teknologi distribusi udara pada AC central yang mengatur volume aliran udara ke tiap zona sesuai kebutuhan beban pendingin aktual, bukan dengan mengubah suhu pasokan. Pada sistem VAV, suhu udara pasokan dijaga konsisten di kisaran 12–14°C oleh AHU, sementara terminal box di setiap zona membuka atau menutup damper untuk menyesuaikan volume udara berdasarkan umpan balik dari termostat ruangan. Prinsip inilah yang membedakan VAV dari sistem CAV (Constant Air Volume) yang mengalirkan udara dalam volume tetap dan mengandalkan reheat untuk kontrol suhu.
Keunggulan utama sistem VAV terletak pada efisiensi energinya. Ketika sebagian zona mencapai suhu setpoint, VAV box mengecilkan bukaannya sehingga tekanan statis di ducting naik. VFD (Variable Frequency Drive) pada fan AHU merespons dengan menurunkan kecepatan kipas secara otomatis. Konsumsi daya fan pun berkurang secara proporsional terhadap beban aktual. Di Indonesia, gedung yang menerapkan sistem VAV dapat menghemat 25–35% biaya listrik sistem HVAC dibanding sistem CAV konvensional.
Bagaimana Cara Kerja Sistem VAV?
Sistem VAV bekerja berdasarkan prinsip sederhana: suplai udara dari AHU dijaga pada suhu tetap, lalu volume udara ke tiap zona diatur oleh VAV terminal box yang merespons sinyal dari termostat. Saat suhu ruangan naik melebihi setpoint, VAV box membuka damper lebih lebar sehingga lebih banyak udara dingin masuk. Sebaliknya saat suhu sudah tercapai, damper mengecil. Perubahan bukaan ini memengaruhi tekanan statis di ducting, yang dideteksi oleh sensor tekanan dan direspons oleh VFD fan AHU.
Sebagai gambaran nyata, simak dokumentasi kami dalam video AC CENTRAL DENGAN TAMPILAN BOX TROX DAN 3D AIR FLOW UNTUK APARTEMENT – VRV HICAC DAIKIN PROSHOP berikut.
Komponen VAV Terminal Box
VAV terminal box adalah inti dari setiap zona dalam sistem VAV. Komponen utamanya meliputi damper bermotor yang mengatur volume udara, actuator elektrik atau pneumatik yang menggerakkan damper, sensor aliran udara (umumnya hot-wire anemometer atau cross-flow sensor) untuk mengukur laju aliran aktual, serta controller digital yang menerima masukan dari termostat ruangan. Beberapa tipe VAV box juga dilengkapi coil pemanas (hot water atau electric reheat) untuk zona tepi yang memerlukan pemanasan tambahan saat beban pendingin sangat rendah. Ukuran VAV box bervariasi dari diameter 100 mm hingga 600 mm tergantung kebutuhan aliran udara zona.
Sistem Kontrol dan VFD pada AHU
Bagian krusial lain dari sistem VAV adalah kontrol tekanan statis di saluran ducting. Satu atau beberapa sensor tekanan dipasang di titik strategis, biasanya sekitar dua pertiga panjang ducting dari AHU. Controller membaca tekanan ini dan mengirim sinyal ke VFD untuk menaikkan atau menurunkan kecepatan fan. Target tekanan statis umumnya disetel antara 150 Pa sampai 375 Pa, tergantung desain sistem. Gedung modern juga mengintegrasikan sistem VAV dengan BMS (Building Management System) sehingga operator dapat memonitor suhu, bukaan damper, dan konsumsi energi tiap zona secara real-time dari satu dashboard.
Perbedaan Sistem VAV dan CAV
Perbedaan mendasar antara VAV dan CAV terletak pada metode kontrol kapasitasnya. Pada sistem CAV konvensional, volume udara yang disuplai ke tiap zona tetap dan kontrol suhu dilakukan dengan memanaskan ulang udara dingin melalui reheat coil atau mematikan suplai secara on-off. Akibatnya, konsumsi energi fan tetap tinggi meskipun beban rendah, dan energi reheat justru terbuang sia-sia. Sebaliknya, sistem VAV memvariasikan volume udara sehingga fan bekerja lebih ringan saat beban rendah dan tidak memerlukan reheat pada zona interior yang hanya membutuhkan pendinginan.
Dari segi biaya awal, sistem CAV lebih murah 20–40% dibanding VAV karena terminal box-nya lebih sederhana. Namun untuk gedung dengan beban bervariasi antar zona dan sepanjang hari, VAV memberikan penghematan energi fan 30–50% dan mengurangi kebutuhan daya listrik tahunan secara signifikan. Dalam perhitungan total cost of ownership untuk gedung di atas 1.000 m², VAV selalu lebih unggul. Karena itulah hampir semua gedung perkantoran bertingkat dan hotel bintang empat ke atas di Indonesia kini beralih ke sistem VAV.
Kelebihan Sistem VAV untuk Efisiensi Energi Gedung
Efisiensi energi adalah alasan utama memilih sistem VAV untuk gedung komersial. Data ASHRAE menunjukkan penghematan konsumsi fan mencapai 30–50% dibanding CAV, tergantung iklim dan pola hunian gedung. Di Indonesia dengan iklim tropis, gedung yang menerapkan VAV dapat menghemat biaya listrik sistem HVAC hingga 25–35% per tahun. Penghematan ini berasal dari tiga sumber utama: penurunan kecepatan fan saat beban parsial, pengurangan atau eliminasi reheat, dan operasi chiller yang lebih stabil karena beban tidak fluktuatif.
Selain efisiensi energi, sistem VAV menawarkan kontrol suhu per zona yang lebih presisi. Tiap zona memiliki termostat sendiri sehingga kenyamanan penghuni lebih terjaga tanpa over-cooling. Sistem ini juga memperpanjang umur peralatan karena kompresor dan fan tidak sering start-stop. Perawatan sistem VAV lebih mudah karena komponen seperti sensor, actuator, dan controller tiap VAV box dapat diperiksa dan dikalibrasi secara individual tanpa mengganggu zona lain. Kontraktor HVAC profesional biasanya menjadwalkan kalibrasi sensor tahunan untuk menjaga akurasi sistem.

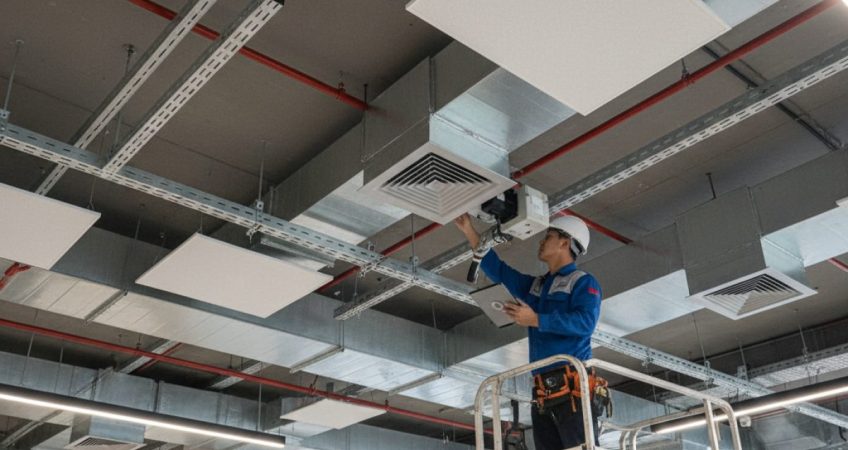

Penerapan Sistem VAV untuk Berbagai Jenis Gedung
Sistem VAV paling cocok diterapkan pada gedung perkantoran bertingkat, hotel, rumah sakit, pusat perbelanjaan, dan universitas — terutama gedung yang memiliki variasi beban antar zona dan jadwal operasi berbeda. Sebagai contoh, gedung perkantoran memiliki beban tinggi di sisi barat pada sore hari dan beban rendah di zona yang tidak terpakai pada malam hari. VAV menangani variasi ini secara otomatis tanpa intervensi operator.
Untuk gedung eksisting yang masih menggunakan CAV, konversi ke VAV dimungkinkan melalui retrofit dengan memasang VAV box pada cabang ducting yang ada serta VFD pada fan AHU. Namun retrofit perlu didahului analisis tekanan statis ducting, kapasitas AHU, dan integrasi sistem kontrol. Tim Kontraktor HVAC biasanya melakukan studi kelayakan dan simulasi beban pendingin sebelum merekomendasikan retrofit VAV. Untuk memahami dasar-dasar distribusi udara, Anda dapat merujuk pada panduan cara perhitungan ducting AC secara sederhana dan mempelajari lebih lanjut tentang sistem instalasi AC central secara menyeluruh.
Pertanyaan yang Sering Diajukan
Apakah sistem VAV cocok untuk gedung kecil?
Sistem VAV lebih ekonomis untuk gedung di atas 1.000 m² atau yang memiliki minimal lima zona dengan profil beban berbeda. Untuk gedung kecil, sistem AC split atau AC central dengan ducting sederhana tanpa VAV sudah mencukupi karena biaya kontrol digital dan terminal box sulit terbayar pada luasan terbatas.
Berapa besar penghematan energi sistem VAV dibanding CAV?
Penghematan konsumsi fan berada di kisaran 30–50%, tergantung variasi beban zona dan durasi operasi beban parsial. Untuk gedung perkantoran di Indonesia dengan beban dominan pada jam kerja, penghematan biaya listrik HVAC secara keseluruhan mencapai 25–35% per tahun dibanding sistem CAV konvensional.
Apakah sistem VAV memerlukan ducting khusus?
Tidak. Sistem VAV menggunakan ducting yang sama dengan sistem CAV, yaitu ducting galvanis atau ducting insulasi. Namun desain ducting untuk VAV perlu mempertimbangkan perubahan tekanan dinamis karena bukaan damper bervariasi. Konsultan HVAC biasanya mensimulasikan tekanan statis ducting menggunakan perangkat lunak untuk memastikan desain memadai di semua kondisi operasi.
Berapa biaya tambahan instalasi sistem VAV?
Biaya instalasi sistem VAV lebih tinggi 20–40% dibanding CAV untuk proyek yang sama karena penambahan VAV box, sensor, controller, dan VFD. Untuk gedung perkantoran seluas 5.000 m², tambahan biaya awal berkisar Rp 200 juta hingga Rp 400 juta. Investasi ini umumnya kembali dalam 2–3 tahun melalui penghematan listrik. Konsultasikan rencana Anda melalui halaman hubungi kami untuk mendapatkan estimasi biaya yang sesuai dengan kebutuhan gedung Anda.
Kesimpulan
Sistem VAV adalah solusi AC central paling efisien untuk gedung komersial dan perkantoran dengan beban bervariasi antar zona. Prinsip kerjanya memvariasikan volume udara alih-alih suhu pasokan, menghasilkan penghematan energi fan 30–50% dan kontrol suhu per zona yang presisi. Meskipun biaya awalnya lebih tinggi 20–40%, investasi sistem VAV kembali dalam 2–3 tahun melalui pengurangan tagihan listrik yang signifikan. Jika Anda sedang merencanakan sistem HVAC untuk gedung baru atau retrofit sistem eksisting, tim Kontraktor HVAC siap membantu mulai dari perhitungan beban pendingin, desain ducting, hingga instalasi dan commissioning sistem VAV. Kunjungi halaman layanan kami untuk informasi lebih lanjut.
