Membangun cleanroom untuk industri semikonduktor bukan sekadar memasang panel dan filter. Proyek ini melibatkan tahapan yang terstruktur, dari studi kebutuhan hingga serah terima, dengan standar internasional yang ketat. Setiap tahap menentukan apakah fasilitas mampu mempertahankan kelas kebersihan ISO yang diperlukan untuk fabrikasi atau perakitan chip. Apabila ada satu langkah terlewat, risiko kegagalan produksi dan biaya perbaikan bisa sangat besar.

Apa Itu Tahapan Pembangunan Cleanroom Semikonduktor?

Tahapan pembangunan cleanroom semikonduktor adalah urutan proses yang sistematis mulai dari perencanaan konsep, perancangan detail, fabrikasi komponen, instalasi di lapangan, hingga pengujian dan serah terima. Tujuan utama setiap tahap adalah memastikan ruang produksi mencapai kelas kebersihan tertentu sesuai ISO 14644, seperti ISO 5 untuk area litografi atau ISO 7 untuk area perakitan. Setiap tahap memiliki dokumen, standar, dan metode pengujian yang berbeda, serta melibatkan tim multidisiplin mulai dari arsitek, insinyur HVAC, hingga teknisi validasi.

Pendekatan bertahap ini penting karena cleanroom semikonduktor bukan bangunan biasa. Sistem HVAC, tata letak, material dinding, dan sistem kontrolnya harus dirancang sebagai satu kesatuan yang terintegrasi. Kesalahan pada tahap awal akan berakibat fatal pada tahap instalasi dan operasional. Oleh karena itu, kontraktor yang berpengalaman dalam proyek sistem cleanroom sangat dibutuhkan sejak fase perencanaan.

Studi Kebutuhan dan Analisis Awal

Tahap pertama adalah studi kelayakan dan analisis kebutuhan yang menjadi fondasi seluruh proyek. Pada fase ini, tim proyek menentukan fungsi ruang, kelas kebersihan yang diperlukan, jumlah personel, jenis peralatan produksi, serta beban termal dan kontaminan yang akan dihasilkan. Hasil studi ini akan menjadi acuan desain sistem HVAC cleanroom, tata letak, dan anggaran biaya.

Menentukan Kelas Kebersihan ISO

Kelas ISO ditentukan oleh jumlah partikel maksimum per meter kubik udara sesuai ISO 14644-1. Fabrikasi wafer semikonduktor biasanya membutuhkan kelas ISO 3 hingga ISO 5, sementara area perakitan dan pengemasan (OSAT) cukup pada kelas ISO 6 hingga ISO 8. Pemilihan kelas ini langsung memengaruhi jumlah fan filter unit (FFU), air change rate (ACH), dan jenis filter yang digunakan. Semakin bersih kelasnya, semakin tinggi biaya konstruksi dan konsumsi energi.

Analisis Beban Pendingin dan Kebutuhan HVAC

Beban pendingin cleanroom semikonduktor sangat besar karena panas dari mesin produksi, lampu, dan personel harus diimbangi oleh sistem HVAC presisi. Perhitungan cooling load dilakukan menggunakan metode yang mengacu pada standar ASHRAE, dengan mempertimbangkan beban sensibel dan laten. Hasil analisis ini menentukan kapasitas mesin pendingin, seperti chiller, air handler, dan cleanroom berkualitas yang membutuhkan kontrol suhu dengan toleransi hanya 0,1 hingga 0,5 derajat Celsius.

Desain Konsep dan Detailed Engineering Design (DED)

Setelah studi kebutuhan selesai, tahap berikutnya adalah perancangan konsep yang kemudian diperdalam menjadi gambar DED (Detailed Engineering Design). DED mencakup gambar arsitektur, struktur, mechanical electrical plumbing (MEP), sistem HVAC, tata letak peralatan, jalur utilitas, dan spesifikasi teknis. Pada tahap inilah seluruh sistem cleanroom dirancang secara detail, termasuk sistem tekanan udara bertingkat (pressure cascade), airlock, gowning room, dan sistem exhaust khusus untuk gas kimia.

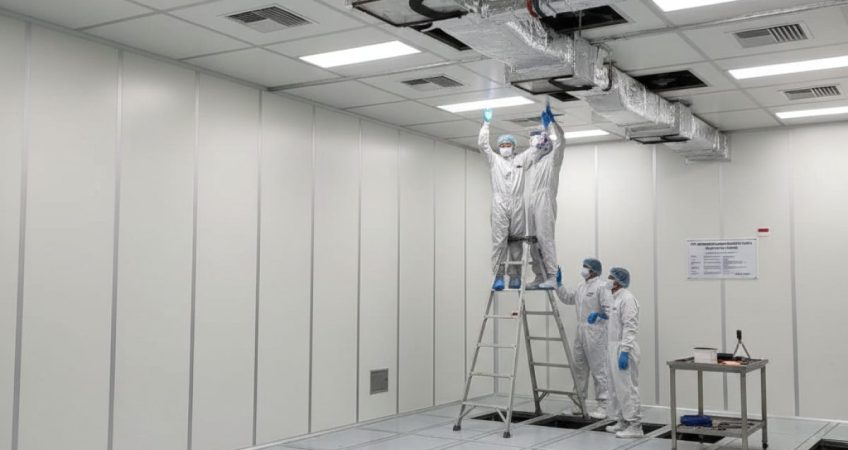

Sebagai gambaran nyata, simak dokumentasi instalasi cleanroom dalam video Tur CLEANROOM Instalasi Lengkap dari Panel, FFU, hingga Split Duct Daikin 20 PK berikut.

DED juga mencakup gambar detail sambungan panel, sistem coving (baseboard melengkung) untuk mencegah akumulasi partikel di sudut, serta desain plafon berlubang untuk return udara melalui raised floor. Dokumen DED menjadi acuan utama saat fabrikasi dan instalasi, sehingga keakuratannya sangat penting. Setiap perubahan kecil di DED dapat memengaruhi biaya dan jadwal proyek secara signifikan.

Fabrikasi dan Pengadaan Material

Tahap fabrikasi adalah produksi komponen cleanroom sesuai spesifikasi DED, termasuk panel dinding, plafon, sistem lantai, serta ducting dan peralatan HVAC. Pada fase ini, seluruh material harus diproduksi dengan toleransi dimensi yang ketat karena penyimpangan sekecil 1 milimeter dapat menyebabkan kebocoran udara dan kegagalan mencapai kelas kebersihan yang ditargetkan.

Material Panel dan Komponen Cleanroom

Panel dinding cleanroom umumnya terbuat dari sandwich panel dengan permukaan lapis baja (baked steel atau stainless steel) yang tidak mudah mengelupas. Isi panel dapat berupa PIR atau rockwool untuk ketahanan api. Semua sambungan panel didesain dengan sistem interlocking dan sealant khusus agar kedap udara. Lantai menggunakan raised floor dengan open area tertentu untuk return udara, dilapisi vinyl antistatik untuk mengendalikan muatan elektrostatis (ESD).

Sistem HVAC dan Kelistrikan

Komponen HVAC cleanroom seperti MAU (Make-Up Air Unit), RCU (Recirculation Air Unit), dan FFU diproduksi atau dirakit sesuai spesifikasi. Sistem kelistrikan juga harus dirancang dengan daya cadangan (UPS dan genset) karena cleanroom semikonduktor tidak boleh berhenti beroperasi meskipun listrik padam. Pemadaman listrik yang berlangsung lebih dari 15 menit dapat menyebabkan lot produksi wafer senilai miliaran rupiah menjadi scrap.

Instalasi dan Konstruksi di Lapangan

Instalasi dimulai dengan pemasangan struktur plafon dan sistem rel untuk FFU, dilanjutkan dengan pemasangan panel dinding, lantai raised floor, ducting, dan peralatan HVAC. Proses instalasi harus dilakukan di lingkungan yang terkendali untuk mencegah kontaminasi silang. Kontraktor yang berpengalaman menerapkan protokol clean-build, yaitu menjaga kebersihan area kerja selama konstruksi dengan pembersihan rutin dan penggunaan penyedot debu HEPA.

Setelah seluruh komponen terpasang, dilakukan pengecekan kebocoran udara (leak test) pada sambungan panel dan ducting. Sistem HVAC kemudian dijalankan untuk pengaturan awal (start-up) dan penyeimbangan aliran udara (air balancing). Tahap ini membutuhkan waktu 2 hingga 4 minggu tergantung luas dan kompleksitas cleanroom.

Commissioning, Validasi, dan Serah Terima

Commissioning adalah proses pengujian menyeluruh untuk memastikan semua sistem berfungsi sesuai spesifikasi desain. Setelah commissioning, dilakukan validasi sesuai ISO 14644 yang mencakup uji jumlah partikel (particle count), uji integritas filter HEPA/ULPA, uji kecepatan dan arah aliran udara, uji beda tekanan antarruang, uji suhu dan kelembaban, serta uji pemulihan (recovery test). Seluruh hasil pengujian dicatat dalam dokumen validasi yang menjadi bukti kepatuhan terhadap standar.

Setelah validasi dinyatakan lulus, dilakukan serah terima proyek yang mencakup penyerahan seluruh dokumen, gambar as-built, manual operasi, dan jadwal perawatan. Pada titik ini, cleanroom siap digunakan untuk produksi. Kontraktor HVAC seperti Kontraktor HVAC biasanya menyediakan masa pemeliharaan pasca-serah terima untuk memastikan performa sistem tetap optimal.

Pertanyaan yang Sering Diajukan

Berapa lama waktu pembangunan cleanroom semikonduktor?

Waktu pembangunan cleanroom semikonduktor bervariasi tergantung luas dan kompleksitasnya. Untuk cleanroom skala kecil hingga menengah (100 hingga 500 meter persegi), waktu yang dibutuhkan sekitar 3 hingga 6 bulan, termasuk studi, desain, fabrikasi, instalasi, dan validasi. Proyek skala besar seperti fabrikasi wafer bisa memakan waktu 12 hingga 18 bulan.

Berapa biaya pembangunan cleanroom semikonduktor per meter?

Biaya pembangunan cleanroom semikonduktor berkisar antara Rp 15 juta hingga Rp 50 juta per meter persegi, tergantung kelas kebersihan, kelengkapan sistem HVAC, dan material yang digunakan. Kelas ISO 5 dengan sistem HVAC presisi dan filter ULPA berada di kisaran atas, sedangkan kelas ISO 7 untuk area perakitan lebih terjangkau.

Apa saja dokumen yang diperlukan untuk membangun cleanroom?

Dokumen yang diperlukan meliputi studi kelayakan (feasibility study), gambar DED, spesifikasi teknis, Rencana Anggaran Biaya (RAB), jadwal proyek, serta dokumen perizinan seperti IMB dan Amdal bila diperlukan. Untuk proyek yang didanai investor, dokumen bisnis plan dan analisis return on investment juga biasanya diminta.

Apakah wajib melakukan validasi setelah cleanroom selesai dibangun?

Validasi cleanroom bersifat wajib jika fasilitas akan digunakan untuk produksi yang memerlukan sertifikasi, seperti industri semikonduktor, farmasi, atau medis. Validasi membuktikan bahwa cleanroom memenuhi kelas kebersihan yang diklaim dan sesuai dengan standar ISO 14644. Tanpa validasi, risiko kegagalan produksi dan masalah regulasi sangat tinggi.

Siapa kontraktor HVAC cleanroom yang berpengalaman di Indonesia?

Kontraktor HVAC yang berpengalaman dalam proyek cleanroom semikonduktor di Indonesia antara lain Kontraktor HVAC, yang telah menangani berbagai proyek cleanroom untuk industri farmasi, elektronik, dan medis. Pemilihan kontraktor sebaiknya didasarkan pada portofolio, sertifikasi tim, dan pemahaman terhadap standar internasional seperti ISO 14644 dan ASHRAE.

Kesimpulan

Tahapan pembangunan cleanroom semikonduktor terdiri dari studi kebutuhan, desain (DED), fabrikasi, instalasi, commissioning, validasi, dan serah terima. Setiap tahap menuntut ketelitian dan kepatuhan terhadap standar internasional agar cleanroom mampu mempertahankan kelas kebersihan yang diperlukan untuk produksi chip. Kesalahan di satu tahap dapat menyebabkan kegagalan mencapai target ISO dan kerugian finansial yang besar.
