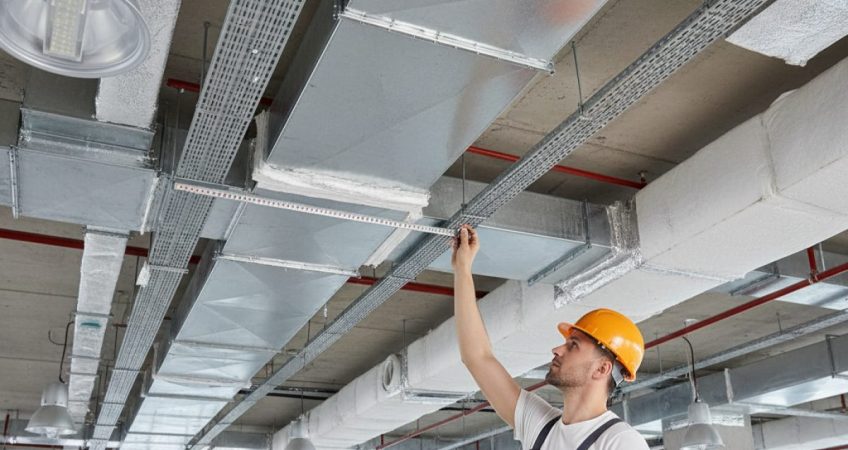

Ukuran ducting AC yang tepat merupakan faktor krusial dalam sistem tata udara gedung. Ducting atau saluran udara berfungsi mendistribusikan udara dingin dari unit pendingin ke seluruh ruangan. Jika ukuran ducting AC tidak dihitung dengan benar, performa sistem HVAC menurun drastis — udara tidak sampai optimal, tagihan listrik membengkak, dan kompresor bekerja lebih keras. Artikel ini akan memandu Anda memahami cara menghitung dimensi ducting AC, standar kecepatan udara yang ideal, serta tips memilih ukuran saluran yang sesuai untuk gedung Anda.
Mengapa Ukuran Ducting AC Sangat Penting?
Tidak sedikit pemilik gedung atau kontraktor pemula yang mengabaikan perhitungan ukuran ducting AC. Akibatnya, muncul berbagai masalah berikut:
- Udara dingin tidak merata — ruangan yang jauh dari unit AC terasa kurang sejuk.
- Kebisingan berlebih — kecepatan udara terlalu tinggi menyebabkan suara mendesis atau berdengung dari dalam ducting.
- Beban listrik membengkak — fan dan blower harus bekerja ekstra untuk mendorong udara melalui saluran yang terlalu sempit.
- Pressure drop tinggi — kehilangan tekanan udara yang signifikan di sepanjang saluran sehingga efisiensi sistem menurun.
- Umur peralatan lebih pendek — komponen HVAC bekerja di luar batas desain ideal.
Oleh karena itu, perhitungan ukuran ducting AC yang akurat harus dilakukan sejak tahap desain sistem HVAC gedung. Proses ini membutuhkan pemahaman tentang debit udara (CFM), kecepatan aliran, dan luas penampang saluran. Untuk panduan perhitungan yang lebih mendetail, Anda dapat merujuk ke artikel kami tentang cara perhitungan ducting AC secara sederhana.
Rumus Dasar Menghitung Ukuran Ducting AC
Prinsip dasar perhitungan ukuran ducting AC menggunakan rumus sederhana:
Luas Penampang (A) = Debit Udara (Q) ÷ Kecepatan Udara (V)
Keterangan:
- A = Luas penampang ducting dalam meter persegi (m²)
- Q = Debit udara dalam meter kubik per detik (m³/s) atau CFM
- V = Kecepatan udara dalam meter per detik (m/s)
Setelah mendapatkan luas penampang, Anda dapat menentukan dimensi ducting persegi panjang atau bulat sesuai kebutuhan ruang instalasi.
Standar Kecepatan Udara dalam Ducting
Kecepatan udara yang ideal bergantung pada jenis ruangan dan fungsi sistem. Berikut standar yang umum digunakan dalam industri HVAC:
| Jenis Ruangan / Aplikasi | Kecepatan Udara (m/s) |
|---|---|
| Ducting utama (main trunk) | 5 – 8 m/s |
| Ducting cabang (branch) | 3 – 5 m/s |
| Ruang hunian / kantor | 2 – 4 m/s |
| Ruang operasi rumah sakit | 2 – 3 m/s |
| Gudang / industri | 6 – 10 m/s |
Catatan: Kecepatan yang lebih rendah menghasilkan suara lebih senyap tetapi membutuhkan ducting lebih besar. Sebaliknya, kecepatan tinggi menghemat ruang tetapi meningkatkan noise dan pressure drop.
Ukuran Standar Ducting AC yang Umum di Pasaran
Meskipun ducting dapat dibuat custom, beberapa ukuran standar ducting AC berbahan galvanis banyak tersedia di pasaran Indonesia. Ukuran ini memudahkan fabrikasi dan pemasangan:
Ducting Persegi Panjang (Rectangular)
- 200 x 200 mm
- 300 x 300 mm
- 400 x 200 mm
- 500 x 300 mm
- 600 x 400 mm
- 800 x 500 mm
- 1000 x 600 mm
- 1200 x 800 mm
Ducting Bulat (Spiral / Round)
- Diameter 8 inci (200 mm)
- Diameter 10 inci (250 mm)
- Diameter 12 inci (300 mm)
- Diameter 14 inci (350 mm)
- Diameter 16 inci (400 mm)
- Diameter 18 inci (450 mm)
- Diameter 20 inci (500 mm)
Pemilihan antara ducting persegi panjang dan bulat tergantung pada ketersediaan ruang plafon dan preferensi desain. Ducting bulat memiliki pressure drop lebih rendah dan lebih efisien, tetapi ducting persegi panjang lebih mudah disesuaikan dengan ruang terbatas.
Faktor-Faktor yang Mempengaruhi Ukuran Ducting AC
1. Total Debit Udara (CFM)
Semakin besar kapasitas pendinginan AC, semakin besar volume udara yang harus dialirkan. Debit udara total ditentukan oleh kebutuhan beban pendingin gedung. Anda perlu menghitung cooling load terlebih dahulu sebelum menentukan ukuran ducting. Baca panduan lengkapnya di artikel cara perhitungan ducting AC secara sederhana.
2. Panjang Ducting dan Jumlah Belokan
Setiap belokan (elbow) dan percabangan (branch) menambah resistensi aliran udara. Semakin panjang saluran dan semakin banyak belokan, Anda mungkin perlu memperbesar ukuran ducting untuk mengompensasi pressure drop.
3. Jenis Material Ducting
Ducting galvanis (GIP) memiliki permukaan lebih halus dibanding ducting fleksibel, sehingga pressure drop lebih rendah. Material insulasi juga memengaruhi suhu udara dalam saluran. Untuk informasi lebih lanjut tentang berbagai material, baca artikel material insulasi ducting AC.
4. Tingkat Kebisingan yang Diizinkan
Untuk gedung perkantoran, hotel, atau rumah sakit, kebisingan dari sistem ducting harus dijaga di bawah ambang tertentu (biasanya NC-35 hingga NC-45). Kecepatan udara rendah (2–4 m/s) direkomendasikan untuk area yang memerlukan ketenangan.
Langkah-Langkah Menentukan Ukuran Ducting AC
- Hitung beban pendingin (cooling load) gedung untuk menentukan total kapasitas AC dan debit udara yang diperlukan.
- Bagi zona distribusi udara — tentukan area mana yang akan dilayani oleh masing-masing cabang ducting.
- Tentukan kecepatan udara berdasarkan jenis ruangan (rujuk tabel standar di atas).
- Hitung luas penampang menggunakan rumus A = Q ÷ V.
- Konversi ke dimensi aktual — pilih ukuran standar yang mendekati hasil perhitungan.
- Hitung pressure drop total — pastikan fan atau blower yang dipilih mampu mengatasi pressure drop di seluruh jaringan ducting.
- Lakukan koreksi jika ada belokan tajam, percabangan, atau filter yang menambah resistensi.
Kesalahan Umum dalam Menentukan Ukuran Ducting
- Ducting terlalu kecil — menyebabkan kecepatan udara terlalu tinggi, noise, dan pressure drop besar.
- Ducting terlalu besar — memboroskan material dan ruang plafon, serta kecepatan udara terlalu rendah sehingga distribusi kurang optimal.
- Tidak memperhitungkan fitting — belokan, reducer, dan damper berkontribusi terhadap pressure drop yang signifikan.
- Mengabaikan insulasi — ducting tanpa insulasi menyebabkan kehilangan suhu dan kondensasi, terutama di area non-AC.
- Desain tidak seimbang — beberapa ruangan mendapat udara berlebih sementara ruangan lain kekurangan, karena ukuran cabang tidak dihitung proporsional.
FAQ Seputar Ukuran Ducting AC
Berapa ukuran ducting AC yang ideal untuk kantor seluas 100 m²?
Tergantung pada kapasitas AC dan beban pendingin. Sebagai gambaran umum, ducting utama biasanya berdimensi 500 x 300 mm hingga 800 x 400 mm untuk kebutuhan AC central skala gedung kecil-menengah. Konsultasikan dengan kontraktor HVAC profesional untuk perhitungan yang presisi.
Apakah ducting bulat lebih baik dari ducting persegi panjang?
Ducting bulat lebih efisien secara aerodinamis (pressure drop lebih rendah) dan lebih mudah dibersihkan, tetapi ducting persegi panjang lebih mudah dipasang di ruang plafon terbatas dan lebih mudah difabrikasi dengan ukuran khusus.
Berapa tebal material ducting galvanis yang standar?
Ketebalan plat galvanis untuk ducting bervariasi: 0,5 mm untuk ukuran kecil, 0,6–0,8 mm untuk ukuran menengah, dan 1,0–1,2 mm untuk ducting besar dengan span panjang. Standar ini penting untuk menjaga kekakuan saluran dan mencegah getaran.
Bagaimana cara mengurangi kebisingan dari ducting AC?
Gunakan kecepatan udara rendah (2–4 m/s), pasang flexible connector pada sambungan fan, gunakan duct lining atau duct silencer, dan pastikan ukuran ducting tidak terlalu kecil dari kebutuhan debit udara.
Kesimpulan
Menentukan ukuran ducting AC yang tepat bukan sekadar soal teknis — ini menyangkut efisiensi energi, kenyamanan penghuni, dan umur panjang sistem HVAC gedung Anda. Perhitungan yang cermat sejak awal akan menghemat biaya operasional jangka panjang dan mencegah masalah distribusi udara yang merepotkan.
