Dalam industri semikonduktor, area yellow room fotolitografi merupakan salah satu zona paling kritis di dalam fasilitas cleanroom. Disebut “yellow room” karena ruangan ini menggunakan pencahayaan kuning (yellow light) yang bebas dari spektrum ultraviolet (UV) dan panjang gelombang pendek. Tujuannya: melindungi lapisan fotoresis (photoresist) yang sangat peka terhadap cahaya biru dan UV selama proses litografi. Artikel ini akan mengupas secara mendalam fungsi yellow room, persyaratan lingkungan yang ketat, serta bagaimana sistem HVAC mendukung stabilitas suhu, kelembaban, dan kebersihan udara di dalamnya.

Sebagai gambaran nyata, simak dokumentasi kami dalam video Materi Tata Udara pada Bangunan Rumah Sakit berikut.

Apa Itu Yellow Room Fotolitografi?

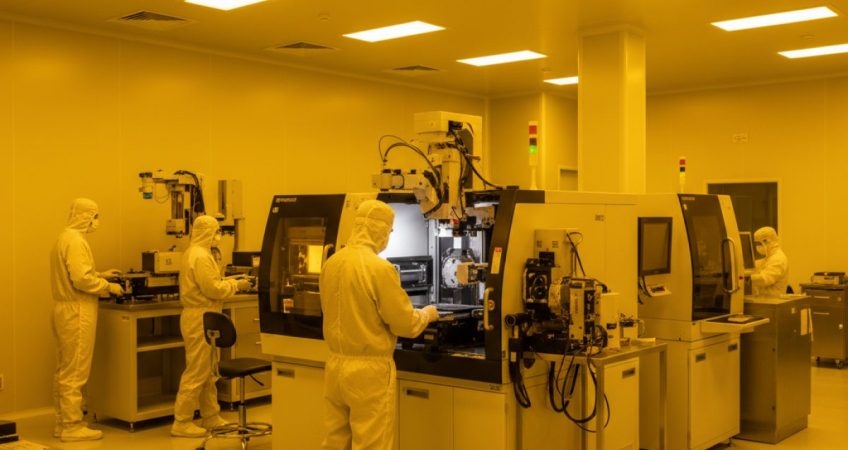

Yellow room atau ruang kuning adalah area khusus di dalam cleanroom semikonduktor yang dirancang untuk proses fotolitografi — tahap paling vital dalam pembuatan sirkuit terpadu (IC). Pada tahap ini, wafer silikon dilapisi dengan lapisan fotoresis yang peka terhadap sinar UV dan cahaya biru. Jika terkena panjang gelombang tersebut secara tidak sengaja, lapisan fotoresis akan terekspos dan menyebabkan cacat pada pola sirkuit.

Pencahayaan kuning dipilih karena fotoresis hanya sensitif terhadap cahaya dengan panjang gelombang pendek (biru hingga UV, sekitar 300–500 nm). Lampu kuning memiliki panjang gelombang di atas 500 nm, sehingga aman bagi fotoresis dan memungkinkan operator bekerja dengan visibilitas yang cukup. Sistem cleanroom yang baik menjadi fondasi utama untuk memastikan yellow room berfungsi optimal.

Standar Suhu dan Kelembaban Yellow Room

Yellow room fotolitografi tidak hanya soal pencahayaan. Suhu dan kelembaban udara di dalamnya harus dijaga dalam rentang yang sangat ketat karena berdampak langsung pada akurasi pola sirkuit dan stabilitas dimensi wafer.

Kontrol Suhu Presisi

Suhu di yellow room semikonduktor umumnya dijaga pada 22 ± 0,1°C. Toleransi sekecil ini diperlukan karena:

• Ekspansi termal pada wafer dan mask (reticle) dapat menggeser pola sirkuit sebesar nanometer per derajat Celcius.
• Alat litografi seperti stepper dan scanner sangat sensitif terhadap perubahan suhu yang dapat menyebabkan overlay error.
• Fluktuasi suhu mengubah viskositas fotoresis dan memengaruhi ketebalan lapisan hasil spin coating.

Untuk mencapai presisi ini, yellow room memerlukan sistem AC presisi (precision air conditioning) dengan kontrol PID dan sensor suhu yang terkalibrasi di beberapa titik.

Kontrol Kelembaban

Kelembaban relatif (RH) di yellow room biasanya dijaga antara 40–45% RH dengan toleransi ±2%. Kelembaban yang terlalu rendah (<35%) meningkatkan risiko electrostatic discharge (ESD) yang dapat merusak komponen sensitif. Sementara kelembaban terlalu tinggi (>50%) dapat menyebabkan kondensasi pada permukaan wafer dan mask, serta mengganggu adhesi fotoresis. Sistem dehumidifikasi, seperti desiccant rotor, sering digunakan untuk mencapai titik embun yang sangat rendah.

Persyaratan Pencahayaan Yellow Room

Spesifikasi pencahayaan di yellow room sangat berbeda dari ruang konvensional:

Parameter	Spesifikasi
Panjang gelombang lampu	> 500 nm (kuning)
Intensitas cahaya	500–1000 lux (tergantung area kerja)
Filter UV	100% blokir UV (<400 nm)
Jenis lampu	LED kuning atau lampu fluorescent dengan filter kuning
Uniformitas	±10% di seluruh area kerja

Lampu LED kuning kini menjadi pilihan utama karena efisiensi energi yang lebih tinggi, umur pakai panjang, dan tidak memancarkan panas berlebihan yang dapat mengganggu stabilitas suhu ruangan. Setiap titik lampu juga dilengkapi filter tambahan untuk memastikan tidak ada spektrum pendek yang lolos.

Filtrasi Udara dan Kebersihan Yellow Room

Yellow room fotolitografi biasanya dirancang pada kelas kebersihan ISO 3 hingga ISO 5 berdasarkan standar ISO 14644-1. Pada kelas ini, jumlah partikel berdiameter ≥0,1 µm tidak boleh melebihi batas yang sangat ketat. Partikel debu sekecil 0,1 µm sekalipun dapat menyebabkan killer defect pada pola sirkuit.

Untuk mencapai kebersihan ini, yellow room dilengkapi dengan:

• Filter ULPA (Ultra Low Penetration Air) dengan efisiensi ≥99,9995% pada ukuran partikel 0,1–0,2 µm, lebih ketat dari HEPA standar. Baca selengkapnya tentang filter HEPA dan ULPA untuk cleanroom.
• FFU (Fan Filter Unit) yang dipasang di plafon dengan ceiling coverage 70–100% untuk menghasilkan aliran udara laminar vertikal.
• Laminar airflow dengan kecepatan 0,3–0,5 m/detik untuk membawa partikel menjauh dari area kritis wafer.

Filtrasi Kimia Udara (Chemical Filtration)

Selain partikel, yellow room juga harus bebas dari kontaminasi molekul udara (airborne molecular contamination/AMC). Senyawa seperti asam, basa, dan kondensabel organik dapat bereaksi dengan permukaan wafer dan fotoresis, menyebabkan haze pada lensa alat litografi dan defect pada pola sirkuit. Oleh karena itu, make-up air unit (MAU) untuk yellow room harus dilengkapi dengan chemical filter karbon aktif dan media kimia khusus.

Tekanan Udara dan Sistem Zonasi

Yellow room fotolitografi biasanya berada pada tekanan positif tertinggi di dalam fasilitas cleanroom semikonduktor — lebih tinggi dari area gowning dan koridor. Beda tekanan tipikal adalah 15–20 Pa terhadap ruang di luarnya. Hal ini memastikan bahwa udara bersih hanya mengalir keluar dari yellow room, bukan sebaliknya. Desain cleanroom yang terbaik selalu memperhitungkan kaskade tekanan ini secara detail.

Selain itu, yellow room juga dilengkapi dengan airlock dan pass box untuk meminimalkan gangguan saat personel atau material masuk. Sistem interlock memastikan hanya satu pintu yang dapat dibuka dalam satu waktu, mencegah hilangnya tekanan diferensial.

Material dan Konstruksi Yellow Room

Permukaan dinding, lantai, dan plafon yellow room harus memenuhi persyaratan khusus:

• Non-shedding: tidak mengeluarkan serpihan atau partikel.
• Anti-statik: mencegah akumulasi muatan listrik statis.
• Mudah dibersihkan: permukaan halus tanpa celah yang dapat menjadi tempat penumpukan kontaminan.
• Tahan terhadap bahan kimia: karena area ini mungkin terkena pelarut dan bahan kimia fotolitografi.

Dinding yellow room umumnya menggunakan sandwich panel dengan permukaan cat electro-static powder coating, sementara lantai menggunakan raised floor berlubang sebagai jalur return udara dan material antistatik.

FAQ tentang Yellow Room Fotolitografi

Mengapa yellow room menggunakan lampu kuning?

Karena fotoresis (photoresist) yang digunakan dalam proses litografi hanya sensitif terhadap cahaya dengan panjang gelombang pendek (biru hingga UV, 300–500 nm). Lampu kuning dengan panjang gelombang di atas 500 nm aman dan tidak akan mengekspos fotoresis secara tidak sengaja.

Berapa suhu ideal yellow room semikonduktor?

Suhu ideal yellow room adalah 22 ± 0,1°C. Toleransi yang sangat ketat ini diperlukan untuk menjaga akurasi dimensi pola sirkuit dan mencegah overlay error pada alat litografi.

Apakah yellow room sama dengan cleanroom biasa?

Yellow room adalah cleanroom khusus dengan tambahan persyaratan pencahayaan kuning bebas UV, kontrol suhu dan kelembaban yang lebih ketat, serta filtrasi kimia yang lebih ekstensif. Yellow room biasanya berada pada kelas kebersihan ISO 3–5.

Bagaimana cara mencegah kontaminasi kimia di yellow room?

Melalui penggunaan chemical filter pada sistem MAU, material bangunan yang tidak mengeluarkan outgassing, serta sistem ventilasi yang dirancang untuk menjaga tekanan positif dan mengeliminasi kontaminan dari udara suplai.

Kesimpulan

Yellow room fotolitografi adalah komponen yang sangat vital dalam fasilitas cleanroom semikonduktor. Selain pencahayaan kuning bebas UV yang menjadi ciri khasnya, ruangan ini menuntut kontrol suhu presisi 22 ± 0,1°C, kelembaban 40–45% RH, kelas kebersihan ISO 3–5, filtrasi kimia, serta sistem tekanan dan zonasi yang ketat. Semua aspek ini harus dirancang, dibangun, dan dirawat dengan standar tertinggi untuk memastikan hasil produksi chip yang bebas cacat.
