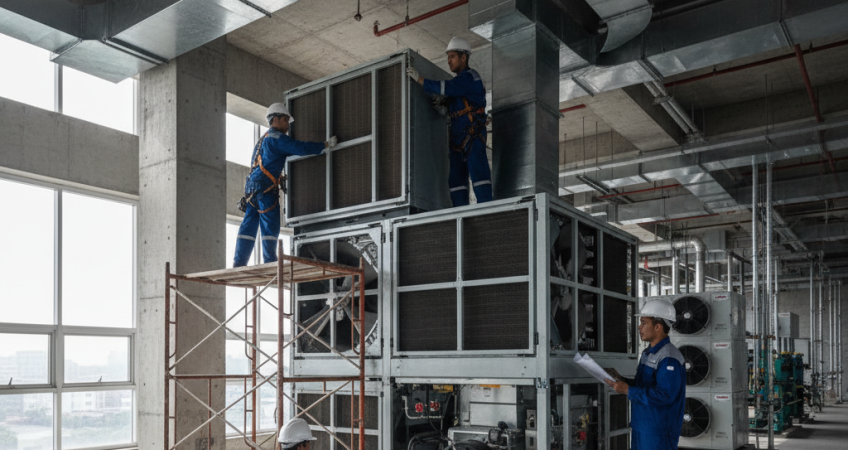

Pemasangan Air Handling Unit (AHU) merupakan salah satu tahap krusial dalam sistem HVAC gedung bertingkat. Tanpa perencanaan dan eksekusi yang tepat, kinerja sistem tata udara bisa turun drastis dan biaya operasional membengkak. Artikel ini membahas secara teknis panduan pemasangan AHU gedung dari sisi kontraktor HVAC profesional, termasuk tahapan instalasi, komponen utama, dan hal-hal yang wajib diperhatikan.

Apa Itu Air Handling Unit (AHU)?

AHU adalah perangkat yang berfungsi mengolah dan mensirkulasikan udara dalam sistem HVAC. Unit ini mengatur suhu, kelembapan, dan kebersihan udara sebelum didistribusikan ke seluruh ruangan melalui saluran ducting. Pada gedung bertingkat, AHU biasanya ditempatkan di lantai teknis (mechanical floor) atau di atas atap (rooftop).

Komponen Utama AHU yang Harus Dipahami Sebelum Instalasi

Sebelum membahas pemasangan AHU gedung, penting untuk mengenali komponen-komponen utamanya:

• Filter Udara: Menyaring debu, polutan, dan partikel dari udara luar maupun resirkulasi. Filter pre-filter dan HEPA biasa digunakan di gedung perkantoran.
• Cooling Coil: Berisi refrigerant atau air dingin (chilled water) yang menurunkan suhu udara. Koil ini terhubung ke sistem chiller central.
• Heating Coil: Opsional, digunakan jika gedung membutuhkan pemanas udara di musim hujan atau daerah dingin.
• Fan / Blower: Motor penggerak yang mendorong udara melalui ducting. Jenis fan bisa centrifugal atau axial, tergantung kebutuhan tekanan statis.
• Damper: Mengontrol volume udara segar (fresh air) dan udara balik (return air). Penting untuk efisiensi energi dan kualitas udara.
• Drain Pan: Menampung kondensasi dari cooling coil. Wajib dipasang dengan kemiringan yang benar agar air mengalir lancar.

Tahapan Pemasangan AHU Gedung

Berikut tahapan standar yang dilakukan kontraktor HVAC profesional dalam pemasangan AHU gedung bertingkat:

1. Survei Lokasi dan Perhitungan Beban Termal

Langkah pertama adalah melakukan survey lokasi untuk menentukan posisi AHU yang optimal. Kontraktor menghitung beban termal (cooling load) menggunakan metode standar ASHRAE atau software seperti HAP (Hourly Analysis Program). Perhitungan ini menentukan kapasitas AHU dalam satuan CFM atau m³/jam yang dibutuhkan setiap lantai.

2. Pemilihan Tipe dan Kapasitas AHU

Berdasarkan hasil perhitungan, kontraktor memilih tipe AHU yang sesuai:

• Horizontal AHU: Dipasang di plafon atau lantai teknis. Cocok untuk gedung dengan ruang terbatas.
• Vertical AHU: Berdiri di lantai, biasanya ditempatkan di ruang khusus AHU.
• Rooftop AHU: Dipasang di atap, menghemat ruang interior. Umum untuk gedung menengah ke bawah.
• Modular AHU: Tersusun dari beberapa modul yang bisa dikonfigurasi sesuai kebutuhan.

3. Pemasangan Pondasi dan Isolasi Getaran

Pemasangan AHU gedung harus dimulai dengan pondasi yang kokoh. Unit AHU menghasilkan getaran yang bisa merambat ke struktur bangunan. Oleh karena itu, wajib dipasang vibration isolator (spring mount atau rubber pad) antara kaki AHU dan lantai. Ini mencegah kebisingan dan getaran yang mengganggu penghuni gedung.

4. Instalasi Pipa Chilled Water dan Drainase

Setelah AHU terpasang di posisinya, teknisi menghubungkan pipa chilled water dari sistem chiller ke cooling coil. Beberapa aturan penting:

• Pastikan aliran air searah (counterflow) untuk efisiensi perpindahan panas maksimal.
• Pasang valve, strainer, dan pressure gauge pada titik akses yang mudah dijangkau.
• Beri isolasi thermal pada seluruh pipa chilled water untuk mencegah kondensasi dan kehilangan energi.
• Pasang pipa drainase dengan kemiringan minimal 1:50 menuju saluran pembuangan.

5. Pemasangan Ducting dan Diffuser

Ducting menghubungkan outlet AHU ke setiap ruangan melalui diffuser dan grille. Teknisi harus memastikan:

• Ukuran ducting sesuai perhitungan kecepatan udara (max 8 m/s untuk main duct, 4 m/s untuk branch duct).
• Semua sambungan ducting kedap udara menggunakan duct sealant atau aluminium tape.
• Ducting dilapisi isolasi thermal (rockwool atau foam) minimal 25 mm untuk mencegah kondensasi.
• Pemasangan fire damper sesuai regulasi kebakaran gedung pada titik-titik tertentu.

6. Instalasi Sistem Kontrol (BMS)

AHU modern terintegrasi dengan Building Management System (BMS). Teknisi memasang sensor suhu, sensor CO₂, actuator damper, dan VFD (Variable Frequency Drive) pada fan. Sistem kontrol ini mengatur suhu ruangan secara otomatis dan menghemat energi hingga 30%.

7. Commisioning dan Testing

Tahap akhir pemasangan AHU gedung adalah commisioning. Prosedur ini meliputi:

• Test run selama 8-24 jam untuk memastikan semua komponen berfungsi.
• Pengukuran CFM (airflow) di setiap diffuser menggunakan anemometer.
• Penyesuaian balancing damper agar distribusi udara merata.
• Pengecekan suhu supply dan return air sesuai spesifikasi.
• Pengukuran kebisingan (dB) di area penghuni.

Kesalahan Umum dalam Pemasangan AHU

Berdasarkan pengalaman lapangan kontraktor HVAC di Indonesia, berikut kesalahan yang sering terjadi:

1. Ukuran ducting terlalu kecil — menyebabkan kecepatan udara tinggi, bising, dan konsumsi listrik boros.
2. Posisi AHU tanpa akses perawatan — menyulitkan teknisi saat mengganti filter atau perbaikan.
3. Drainase tidak miring — menyebabkan air menggenang, lumut, dan bau tidak sedap.
4. Isolasi pipa chilled water tipis — kondensasi menetes dan merusak plafon.
5. Tidak memasang fresh air intake — kualitas udara dalam ruang buruk dan kadar CO₂ tinggi.

Tips Memilih Kontraktor Pemasangan AHU

Agar proyek pemasangan AHU gedung berjalan lancar, pertimbangkan hal berikut saat memilih kontraktor HVAC:

• Pilih kontraktor yang memiliki pengalaman minimal 5 tahun di proyek gedung bertingkat.
• Pastikan teknisi bersertifikat dan memahami standar ASHRAE serta SNI terkait.
• Minta referensi proyek serupa dan lakukan visitasi ke lokasi.
• Gunakan kontraktor yang menyediakan garansi pemasangan minimal 1 tahun.
• Pastikan kontraktor memberikan gambar shop drawing dan as-built drawing.

FAQ Seputar Pemasangan AHU Gedung

Berapa biaya pemasangan AHU per unit?

Biaya pemasangan AHU bervariasi tergantung kapasitas, merek, dan kompleksitas instalasi. Untuk AHU kapasitas 10.000 CFM di gedung perkantoran, estimasi biaya pemasangan berkisar antara Rp 45-85 juta per unit, termasuk ducting, kontrol, dan commisioning.

Berapa lama waktu pemasangan AHU gedung?

Proses pemasangan AHU gedung untuk satu unit biasanya memakan waktu 3-7 hari kerja, tergantung akses lokasi dan kompleksitas ducting. Untuk proyek satu lantai dengan ducting sederhana, bisa selesai dalam 3 hari.

Apakah AHU bisa dipasang di atap gedung?

Ya. Rooftop AHU dirancang khusus untuk pemasangan di atap. Pastikan struktur atap mampu menahan berat unit dan sudah dilengkapi waterproofing yang baik. Konsultasikan dengan kontraktor HVAC dan struktur sipil.

Bagaimana cara merawat AHU setelah pemasangan?

Perawatan rutin meliputi: penggantian filter setiap 1-3 bulan, pembersihan cooling coil setiap 6 bulan, pelumasan bearing fan setiap 3 bulan, dan pemeriksaan drain pan setiap bulan. Jadwalkan maintenance kontrak dengan kontraktor HVAC terpercaya.

Kesimpulan

Pemasangan AHU gedung membutuhkan perencanaan matang, komponen berkualitas, dan tenaga ahli berpengalaman. Dengan mengikuti panduan di atas, Anda bisa memastikan sistem HVAC gedung bertingkat bekerja optimal, efisien, dan awet. Percayakan instalasi AHU Anda pada kontraktor HVAC profesional yang memahami standar teknis dan kondisi iklim Indonesia.
