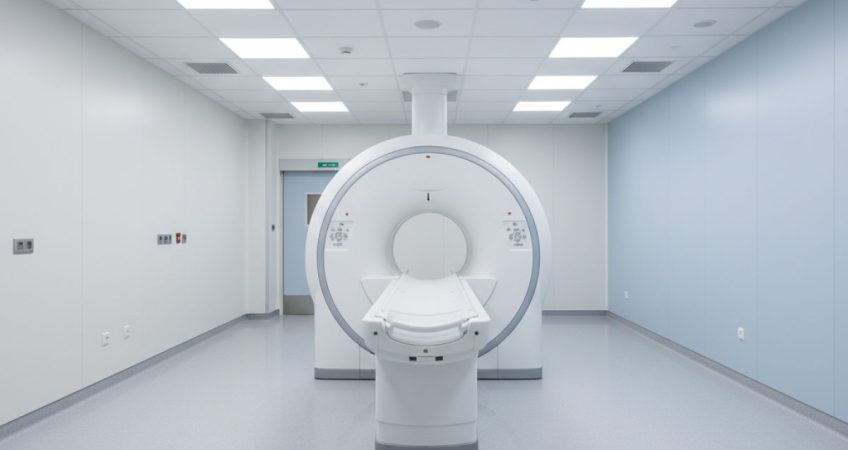

Mesin magnetic resonance imaging (MRI) adalah salah satu peralatan diagnostik paling sensitif terhadap kondisi lingkungan di rumah sakit. Standar HVAC ruang MRI rumah sakit mengatur suhu, kelembaban, tekanan udara, dan sistem pembuangan gas helium agar mesin tetap stabil dan aman. Ruang ini tidak bisa memakai AC rumah tangga biasa karena fluktuasi suhu sekecil apa pun dapat menurunkan kualitas citra diagnostik. Artikel ini menguraikan persyaratan teknis yang wajib dipahami tim fasilitas dan manajemen rumah sakit sebelum merancang atau merenovasi ruang MRI.

Mengapa Ruang MRI Membutuhkan Standar HVAC Khusus?

Ruang MRI menuntut kestabilan lingkungan karena magnet superkonduktornya berpendingin helium cair pada suhu sekitar -269 derajat Celsius. Perubahan suhu ruangan memengaruhi medan magnet dan kualitas gambar, sedangkan kelembaban tinggi memicu kondensasi pada komponen elektronik. Pabrikan mesin MRI seperti Siemens, GE, dan Philips menetapkan rentang operasi yang ketat, umumnya suhu 18-22 derajat Celsius dan kelembaban relatif 40-60 persen. Sistem HVAC ruang MRI harus dirancang khusus oleh kontraktor HVAC yang memahami teknologi fasilitas kesehatan, bukan sekadar AC split biasa.

Akibat dari desain HVAC yang tidak sesuai bisa sangat merugikan: citra buram, waktu henti mesin yang biayanya bisa mencapai puluhan juta per hari, bahkan kerusakan permanen pada magnet superkonduktor. Rumah sakit yang sedang membangun atau merenovasi ruang MRI sebaiknya melibatkan tim konsultan HVAC sejak tahap perencanaan arsitektur.

Berapa Suhu Ideal Ruang MRI Rumah Sakit?

Suhu ideal ruang MRI adalah 18-22 derajat Celsius dengan toleransi plus minus 1 derajat, sesuai rekomendasi mayoritas vendor mesin MRI global. Di luar rentang ini, magnet superkonduktor dapat mengalami drift medan magnet dan kualitas citra menurun secara signifikan. Ruang konsol operator dan ruang mesin juga dirawat pada rentang yang sama agar peralatan elektronik pendukung bekerja optimal. AC presisi atau precision air conditioning dengan kontrol PID sangat disarankan untuk menjaga suhu stabil 24 jam nonstop, termasuk saat mesin dalam mode standby.

Sebagai gambaran nyata dalam penerapan sistem tata udara ruang khusus rumah sakit, simak dokumentasi tim kami dalam video Ruang Isolasi Negatif Rumah Sakit Standar Internasional berikut.

Standar Kelembaban Ruang MRI: Rentang Aman dan Risikonya

Kelembaban relatif ruang MRI harus dijaga pada 40-60 persen tanpa kondensasi. Kelembaban di atas 60 persen berisiko menimbulkan kondensasi pada gulungan kumparan magnet dan komponen elektronik sensitif. Kondensasi dapat menyebabkan korsleting dan korosi yang memperpendek umur mesin. Di sisi lain, kelembaban di bawah 40 persen meningkatkan risiko listrik statis yang dapat mengganggu elektronik dan menarik partikel debu ke permukaan peralatan.

Sistem dehumidifikasi dibutuhkan terutama di Indonesia yang beriklim tropis dengan kelembaban udara luar mencapai 70-90 persen. AC presisi yang dilengkapi reheat dapat mengontrol kelembaban tanpa menurunkan suhu secara berlebihan. Pemantauan kelembaban kontinu melalui sensor yang terhubung ke BMS (building management system) sangat dianjurkan untuk menjaga kondisi tetap dalam rentang yang ditentukan.

Tekanan Udara dan Laju Pergantian Udara Ruang MRI

Ruang MRI umumnya dirancang bertekanan positif terhadap koridor agar udara kotor dan debu tidak masuk ke area mesin. Nilai tekanan positif yang umum adalah +2,5 hingga +5 Pa terhadap ruang di sekitarnya. Laju pergantian udara total untuk ruang MRI biasanya sekitar 6 ACH, mengacu pada praktik yang direkomendasikan dalam standar ASHRAE 170 untuk fasilitas kesehatan. Prinsip tekanan positif ini sejalan dengan standar tata udara untuk berbagai ruang medis lainnya seperti yang diterapkan di ruang operasi dan ruang perawatan dengan tekanan positif dan negatif.

Udara suplai masuk melalui diffuser di plafon dan dibuang melalui exhaust di dinding bawah. Posisi supply dan exhaust diatur agar aliran udara tidak langsung mengarah ke mesin MRI. Saluran ducting harus diinsulasi untuk mencegah kondensasi pada permukaan luar akibat perbedaan suhu antara udara dingin dan lingkungan plafon.

Sistem Quench Vent: Keselamatan Helium di Ruang MRI

Quench vent adalah saluran pipa pembuangan gas helium dari ruang magnet yang langsung mengarah ke luar gedung, berdiameter sekitar 200-300 mm. Pipa ini berfungsi saat magnet kehilangan superkonduktivitasnya sehingga helium cair menguap dalam volume besar secara tiba-tiba. Gas helium dapat menggantikan oksigen di dalam ruang dan menyebabkan risiko hipoksia bagi personel yang berada di dalamnya. Oleh karena itu, ruang MRI dilengkapi oxygen deficiency monitor untuk mendeteksi penurunan kadar oksigen secara real-time.

Sistem HVAC tidak boleh mensirkulasi ulang udara dari ruang MRI ke ruang lain untuk mencegah penyebaran gas helium saat kondisi darurat. Desain quench vent pipe memerlukan koordinasi antara tim arsitektur, struktural, dan HVAC agar jalur pipa tidak mengganggu struktur atap dan fasad bangunan. Pipa quench harus terbuat dari material tahan korosi dan kedap gas.

Pertanyaan yang Sering Diajukan

Berapa suhu ideal ruang MRI rumah sakit?

Suhu ideal ruang MRI adalah 18-22 derajat Celsius dengan toleransi plus minus 1 derajat. Vendor mesin MRI, termasuk Siemens, GE, dan Philips, merekomendasikan rentang yang sama untuk menjaga kestabilan medan magnet dan kualitas citra diagnostik.

Berapa kelembaban standar ruang MRI?

Kelembaban standar ruang MRI berada pada rentang 40-60 persen RH. Kelembaban di atas 60 persen berisiko menimbulkan kondensasi pada komponen elektronik, sedangkan di bawah 40 persen meningkatkan risiko listrik statis yang dapat mengganggu peralatan.

Apakah ruang MRI harus bertekanan positif?

Ya, ruang MRI umumnya dibuat bertekanan positif terhadap koridor dan ruang sekitar, sekitar +2,5 hingga +5 Pa. Tekanan positif ini mencegah masuknya debu dan kontaminan dari luar yang dapat mengganggu peralatan dan kualitas pencitraan.

Apa itu sistem quench vent pada ruang MRI?

Quench vent adalah saluran pembuangan gas helium darurat dari ruang magnet ke luar gedung. Sistem ini aktif saat magnet mengalami quench sehingga helium cair menguap dan harus dibuang dengan aman ke atmosfer untuk mencegah risiko hipoksia di dalam ruangan.

Kesimpulan

Standar HVAC ruang MRI rumah sakit mencakup pengaturan suhu 18-22 derajat Celsius, kelembaban 40-60 persen, tekanan positif, dan sistem quench vent yang andal. Setiap aspek ini saling terkait dan membutuhkan perencanaan terpadu antara tim arsitektur, struktur, dan mekanikal elektrikal. Kontraktor HVAC yang berpengalaman di fasilitas kesehatan sangat direkomendasikan untuk memastikan seluruh persyaratan teknis terpenuhi sesuai standar. Jika rumah sakit Anda sedang merencanakan pembangunan atau renovasi ruang MRI, konsultasikan kebutuhan Anda melalui halaman layanan kami atau hubungi tim Kontraktor HVAC untuk solusi desain dan instalasi yang sesuai standar.
